A DWG-fájl rajzfóliái az új séma jellemzőosztályaivá válnak. A rajzban lévő objektumadat-tulajdonságok határozzák meg az egyes jellemzőosztályok tulajdonságait. A Tulajdonságok palettával tekintheti meg az objektumadatokat.
Ehhez a feladathoz szükség lesz a DWGMap.dwg térképre, melyet az 1. Gyakorlat: Eredeti rajzfóliák vizsgálata részben már megnyitott és módosított.
Az objektumadat-mezők megtekintése
- A térképet nagyítsa ki eléggé ahhoz, hogy lássa az egyes objektumokat.
Használja a Nézet lapon lévő nagyítási parancsokat.
- Kattintson a Nézet
PalettákTulajdonságok lehetőségre. - Válassza ki az egyik rózsaszín vonalláncot.

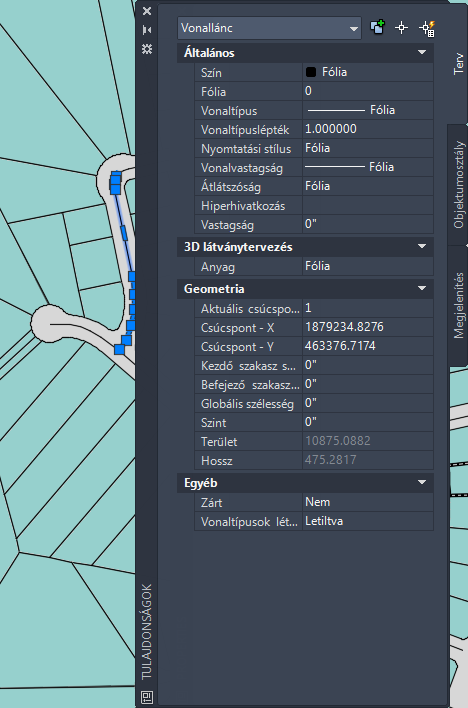

- Vegye figyelembe, hogy a vonallánc színe ByLayer. Ellenőrizze a Tulajdonságok paletta Tervezés lapjának alsó területét, hogy lássa az objektumadatokat.
A rózsaszín vonalláncok olyan telkeket jelölnek, amelyek objektumadatai címhez, területhez, értékhez stb. kapcsolódnak.
A kiválasztott vonallánctól függően különböző adatok jelenhetnek meg.
- Nyomja le az Esc billentyűt a vonallánc kijelölésének törléséhez.
- Tolja el a nézetet, ha szükséges, hogy lássa a térkép bal felső sarkában lévő vörös vonalakat.
- A Tulajdonságok palettát megnyitva hagyva válasszon ki egy vörös vonalat.
A vörös vonal egy vízvezetéket jelöl. Figyelje meg, hogy ezen vonal színe nem Fólia. A fólián különböző színnel vannak jelölve a vízvezetékek egyes típusai. Ebben az esetben ez méretet jelöl. A vörös vízvezetékek átmérője 26 és 48 hüvelyk között van.
- Törölje a vörös vonal kijelölését és tolja el a nézetet a rajz jobb alsó részére.
- Válasszon egy zöld vonalat.
A zöld vonal is vízvezeték, de más méretű. A zöld vízvezetékek átmérője 13 és 24 hüvelyk között van. A kék vízvezetékek átmérője 1 és 12 hüvelyk között van.
- Nyomja le az Esc billentyűt, hogy biztosan ne legyenek objektumok kiválasztva.
A Tulajdonságok paletta a „Nincs kijelölés” szöveget jeleníti meg a legfelső mezőben, ha egy objektumot sem jelöl ki.
- Zárja be a Tulajdonságok palettát.
A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Rajzfóliák exportálása SDF formátumba - Exportálás beállításainak megadása részre.
