Allungare un segmento
È possibile selezionare un grip per apportare modifiche direttamente.
- Selezionare la polilinea per visualizzare i relativi grip.
- Selezionare un grip e trascinarlo nella nuova posizione.

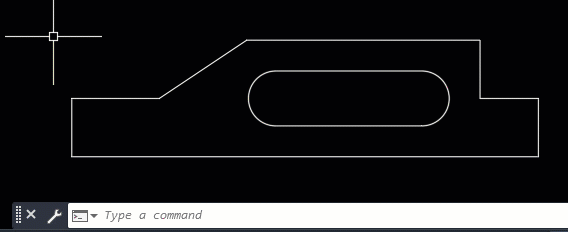

Opzioni di menu per la modifica delle polilinee
Diverse opzioni diventano disponibili quando selezioni una polilinea e passi con il mouse sopra i grip.
Aggiungere un vertice
- Selezionare la polilinea per visualizzare i relativi grip.
- Posizionare il cursore sul grip del vertice finché non viene visualizzato il menu.
- Fare clic su Aggiungi vertice.
Rimuovere un vertice
- Selezionare la polilinea per visualizzare i relativi grip.
- Posizionare il cursore sul grip del vertice finché non viene visualizzato il menu.
- Fare clic su Rimuovi vertice.

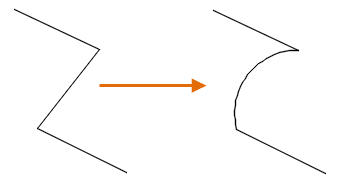

Convertire un segmento di linea in un segmento di arco
- Selezionare la polilinea per visualizzare i relativi grip.
- Posizionare il cursore sul grip al centro del segmento di linea che si desidera convertire.
- Fare clic su Converti in arco.
- Specificare il punto medio dell'arco.
Convertire un segmento di arco in un segmento di linea
- Selezionare la polilinea per visualizzare i relativi grip.
- Posizionare il cursore sul grip al centro dell'arco.
- Fare clic su Converti in linea.

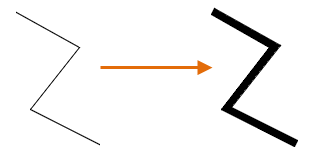

Modificare lo spessore della polilinea
- Fare clic su
. Trova
- Selezionare la polilinea da modificare.
- Digitare l (Larghezza) per specificare la nuova larghezza uniforme da assegnare a tutta la polilinea.
- Immettere la larghezza per tutti i segmenti.

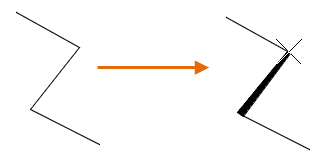

Modificare la larghezza dei singoli segmenti
- Fare clic su . Trova
- Selezionare la polilinea da modificare.
- Digitare e (edita vertici).
Il primo vertice viene contrassegnato con una X. Spostarsi sul vertice desiderato utilizzando Successivo o Precedente.
- Digitare l (larghezza).
- Immettere la larghezza iniziale e quella finale.
- Premere INVIO per passare al vertice successivo o x per terminare la modifica del vertice.

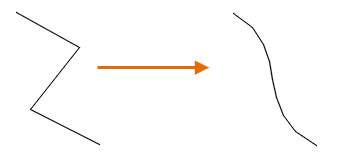

Convertire in una polilinea di adattamento spline
- Selezionare la polilinea per visualizzare i relativi grip.
- Fare clic con il pulsante destro del mouse e selezionare Polilinea Adattamento spline.

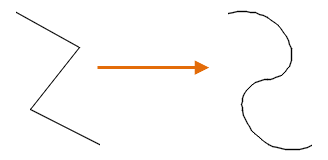

Convertire in una polilinea di adattamento curva
- Selezionare la polilinea per visualizzare i relativi grip.
- Fare clic con il pulsante destro del mouse e selezionare Polilinea Adattamento curva.

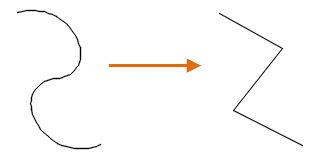

Rimuovere la curva su una polilinea di adattamento spline o di adattamento curva
- Selezionare la polilinea per visualizzare i relativi grip.
- Fare clic con il pulsante destro del mouse e selezionare Polilinea Rettifica.
