È possibile creare blocchi associando degli oggetti e assegnando loro un nome oppure mediante la creazione di un disegno da utilizzare come blocco.
Definizioni blocco
Ogni volta che si crea un blocco o si inserisce un disegno come blocco, tutte le informazioni sul blocco nella definizione di blocco, che includono la geometria, i layer, i colori, i tipi di linea e gli oggetti degli attributi del blocco correlati, vengono memorizzate nel file di disegno come informazioni non grafiche come parte della cosiddetta tabella del blocco. Ogni blocco inserito è un riferimento di blocco ad una definizione di blocco. I riferimenti di blocco spesso vengono semplicemente chiamati blocchi.
I blocchi possono essere definiti e salvati in diverse posizioni:
- All'interno di un file di disegno che si intende utilizzare solo all'interno di tale disegno
- All'interno di un file di modello di disegno che si intende utilizzare per iniziare qualsiasi disegno
- Come file di disegno separati che si intende inserire in altri disegni come blocchi
- Come più blocchi all'interno di un file di disegno che deve fungere da disegno della libreria di blocchi a cui accedere da altri disegni
- Come definizioni di blocco in linea fornite da uno dei numerosi fornitori e servizi. Questi blocchi sono spesso associati a parti o prodotti specifici.
Come fare riferimento ai blocchi
Le definizioni di blocco possono essere create direttamente nel disegno corrente utilizzando il comando BLOCCO o possono essere inserite da un disegno differente. Sono disponibili diversi metodi per l'inserimento di blocchi da altri file di disegno o per l'inserimento del file di disegno stesso:
- Autodesk DesignCenter
- Con la tavolozza Blocchi, scheda Altro disegno
- Mediante trascinamento della selezione da una cartella di file
- Tramite definizione nella finestra Tavolozza degli strumenti
Creare un blocco all'interno di un disegno
Una definizione di blocco in genere include le seguenti informazioni:
- Nome del blocco
- Oggetti inclusi
- Un punto base utilizzato per il posizionamento del blocco in un disegno
- Facoltativamente, oggetti degli attributi del blocco utilizzati per memorizzare dati quali numero parte, nome del fornitore, informazioni sul servizio e così via.
Creazione di file di disegno da usare come blocchi
È possibile creare dei file di disegno da inserire in altri disegni come blocchi. I singoli file di disegno sono facili da creare e gestire come origine delle definizioni dei blocchi. I disegni correlati possono essere memorizzati in una cartella come libreria di blocchi.
- Specifica del nome del blocco
Il nome del disegno serve da nome del blocco.
-
Specifica del punto base del disegno
Per default, l'origine WCS (world coordinate system) (0,0,0) viene utilizzata come punto base per i file di disegno inseriti come blocchi. È possibile reimpostare il punto base per specificarne uno nuovo da inserire utilizzando il comando BASE.
- Creazione degli oggetti
Questi oggetti generalmente includono oggetti geometrici, testo e oggetti degli attributi del blocco. Al termine dell'operazione, salvare il disegno in una cartella con altri disegni che si intende utilizzare come blocchi.
Esistono diversi metodi di creazione dei blocchi in modo che ereditino una o più proprietà, ad esempio layer, colori o tipi di linea dall'impostazione corrente.
Creazione di un disegno della libreria di blocchi
Le raccolte di blocchi correlati possono essere memorizzate in un file di disegno o un gruppo di file di disegno. Vengono denominati disegni della libreria di blocchi. Nei disegni della libreria di blocchi, le definizioni di blocco correlate vengono salvate in un file di disegno altrimenti vuoto. Quando il file di disegno viene inserito come blocco nel disegno corrente, tutte le relative definizioni di blocco vengono aggiunte alla tabella del blocco del disegno corrente.
Creare blocchi nidificati

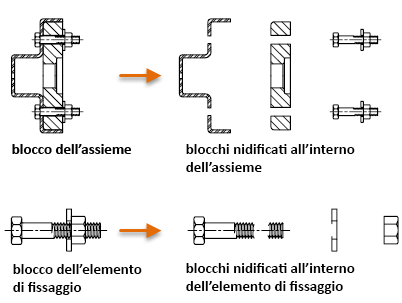

I riferimenti di blocco che sono inclusi in una definizione di blocco vengono denominati blocchi nidificati. Utilizzando dei blocchi all'interno di blocchi è possibile semplificare l'organizzazione di una definizione di blocco complessa.
I blocchi che tentano di fare riferimento a se stessi vengono denominati riferimenti circolari e non sono consentiti.
