Come utilizzare i suggerimenti per la soluzione

Le icone dei suggerimenti per la soluzione consentono di evidenziare le connessioni non valide tra gli oggetti. Per correggere le connessioni non valide, è possibile modificare gli oggetti che determinano tali tipi di connessione.

Per verificare la validità delle connessioni

Verificare le convenzioni di stile dei connettori:

1. Fare clic su scheda Gestisci gruppo Stile e visualizzazione Gestione stili .
2. Espandere Oggetti multifunzionali, quindi espandere Stili connettore.
3. Fare clic sulla scheda Convenzioni, quindi verificare le convenzioni di stile del connettore.
4. Fare clic su OK.

Per visualizzare le icone dei suggerimenti per la soluzione

1. Fare clic su scheda Vista gruppo Vista MEP Suggerimenti soluzione .

   Vengono visualizzate le icone dei suggerimenti per la soluzione. Per visualizzare il motivo della disconnessione, è sufficiente posizionare il mouse su un'icona dei suggerimenti per la soluzione.

Per modificare la dimensione dell'icona dei suggerimenti per la soluzione

1. Fare clic su scheda Vista gruppo Vista MEP Dimensioni suggerimenti soluzione .
2. Immettere una dimensione.

   Il disegno viene rigenerato con la dimensione dell'icona dei suggerimenti per la soluzione aggiornata.

   Nota: Le icone dei suggerimenti per la soluzione restano attivate, ossia visibili, fino a quando non viene corretta la connessione non valida e rigenerato il disegno. Per disattivare le icone dei suggerimenti per la soluzione, fare clic su scheda Vista gruppo Vista MEP Suggerimenti soluzione .

Per controllare le situazioni in cui visualizzare le icone dei suggerimenti per la soluzione

1. Fare clic su Opzioni.

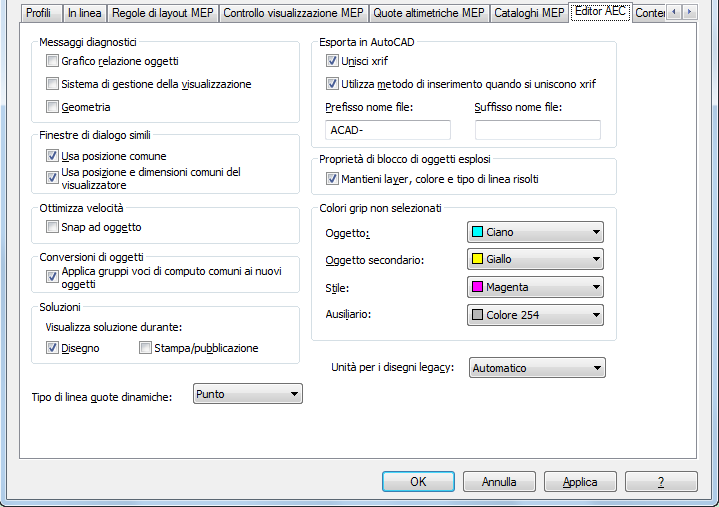

2. Nella finestra di dialogo Opzioni, fare clic sulla scheda Editor AEC.


3. In Soluzioni selezionare le opzioni desiderate per la visualizzazione dei suggerimenti per la soluzione.

   Selezionare Disegno per visualizzare le icone dei suggerimenti per la soluzione durante le operazioni in un file di disegno. Selezionare Stampa/pubblicazione per visualizzare le icone dei suggerimenti per la soluzione in fase di stampa o pubblicazione di un file di disegno.

   Nota: Se si desidera controllare la visualizzazione delle icone dei suggerimenti per la soluzione in fase di disegno è possibile fare clic su scheda Vista gruppo Vista MEP Suggerimenti soluzione .
