- Nell'area di lavoro HVAC, aprire la tavolozza degli strumenti Analisi e selezionare lo strumento Ridimensionamento dati esterni.
- Nella finestra di dialogo Ridimensionamento sistema, fare clic su Selezionare l'oggetto.
- Nel disegno selezionare un segmento o un raccordo del canale aria del sistema da ridimensionare.
- Nella finestra di dialogo Ridimensionamento sistema specificare una preferenza per le parti personalizzate:
Per... Procedere nel modo seguente... Utilizzare parti personalizzate quando si ridimensiona un sistema Selezionare Consenti parti con dimensioni personalizzate. Utilizzare solo parti disponibili nel catalogo Deselezionare Consenti parti con dimensioni personalizzate, quindi specificare come selezionare le parti la cui dimensione calcolata non corrisponde esattamente ad una dimensione disponibile nel catalogo. - Fare clic su Avvio.
- Dopo il completamento del comando, il sistema viene ridimensionato automaticamente. Controllare il disegno per assicurarsi che tutti i raccordi e la rete di canali aria siano stati ridimensionati in modo appropriato.
Fare clic su Visualizza registro eventi per visualizzare errori incontrati durante il ridimensionamento.
Nelle seguenti immagini viene illustrato il design di un sistema prima e dopo il dimensionamento.

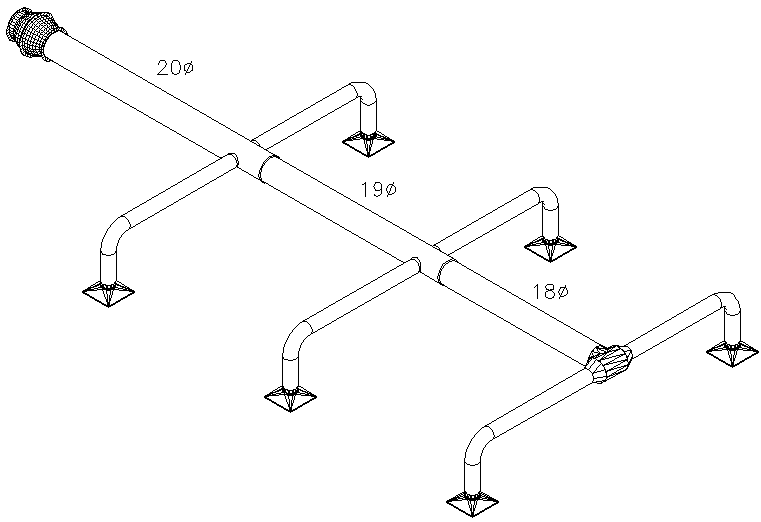

Design preliminare del sistema prima del ridimensionamento

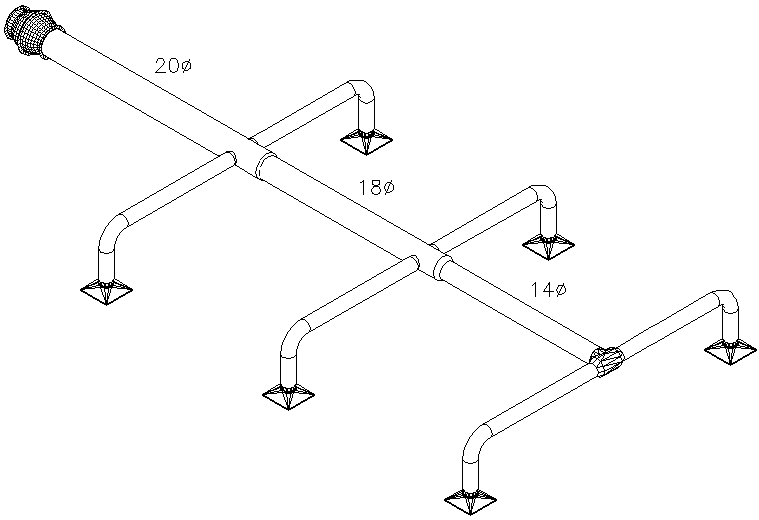

Sistema ottimizzato dopo il ridimensionamento
