È possibile calcolare la quota altimetrica iniziale e finale o l'inclinazione di una linea idraulica utilizzando lo strumento Pendenza linea idraulica.
Nota: Poiché le linee idrauliche sono esclusivamente bidimensionali (2D), i dati forniti dallo strumento Pendenza linea idraulica sono destinati a soli scopi di calcolo.
Per utilizzare lo strumento è necessario immettere almeno uno dei seguenti valori, per consentire il calcolo della linea:
- Punto iniziale
- Punto finale
- Pendenza
Per calcolare la pendenza di una linea idraulica
- Selezionare il segmento di linea idraulica.
- Fare clic su
.
Un punto verde indica l'inizio della linea idraulica selezionata; un punto rosso indica la fine della linea.
-
È possibile ridefinire il punto iniziale o il punto finale del tratto di linea idraulica.

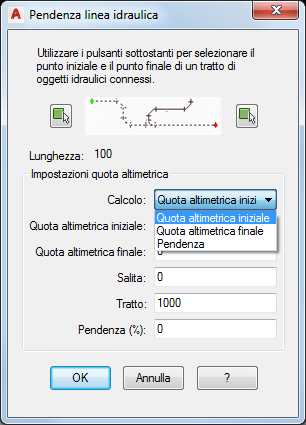

Nella finestra di dialogo Pendenza linea idraulica fare clic su Selezionare il punto iniziale del tratto o Selezionare il punto finale del tratto.
- Nell'area di disegno fare clic per specificare il nuovo punto iniziale o il nuovo punto finale del tratto di linea idraulica selezionato.

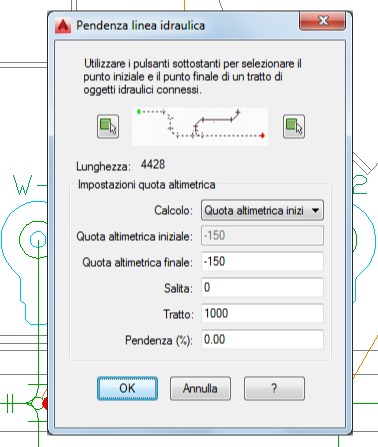

- In Calcolo selezionare il parametro da calcolare.
- Immettere i valori corrispondenti per il calcolo selezionato:
Per calcolare... Immettere... Quota altimetrica iniziale Quota altimetrica finale e pendenza. Quota altimetrica finale Quota altimetrica iniziale e pendenza. Pendenza Quota altimetrica iniziale e quota altimetrica finale. - Premere TAB per eseguire il calcolo, quindi fare clic su OK. Nota: La pendenza e la quota altimetrica delle linee di derivazione o delle parti multivista connesse non cambiano quando si modifica la pendenza di una linea idraulica. Gli elementi connessi restano connessi alla linea idraulica modificata.
