Proprietà distinta componenti ed elenchi parti
Grazie alle funzionalità delle distinte componenti di AutoCAD Mechanical toolset, vengono acquisiti i numeri parte (proprietà PART NUMBER), la lunghezza di taglio (proprietà CUT LENGTH) e la massa (proprietà MASS) di ciascun componente ai fini della documentazione del progetto. Moltiplicando MASS per QTY si calcola automaticamente la massa totale (TOTAL MASS) dei singoli componenti. Questa cifra viene sommata per ottenere il risultato finale per il disegno/progetto. Tutte le proprietà (PART NUMBER, CUT LENGTH, MASS e TOTAL MASS) verranno visualizzate di default in ogni elenco parti, come mostrato nell'elenco parti seguente.
|
Elenco parti |
|||||||
|---|---|---|---|---|---|---|---|
|
Elemento |
QTY |
Numero parte |
Descrizione |
Materiale / Standard |
Lunghezza taglio (mm) |
Massa (kg) |
Massa totale (kg) |
|
Elenco parti |
|||||||
|
Elemento |
QTY |
Numero parte |
Descrizione |
Materiale / Standard |
Lunghezza taglio (mm) |
Massa (kg) |
Massa totale (kg) |
|
1 |
2 |
10025 |
Piastra di montaggio |
Barra piana 50x6 |
175.0 |
0.413 |
0.826 |
|
2 |
6 |
30531 |
Vite a testa esagonale |
ISO 4014 - M6 x 45 |
0.0 |
0.0 |
|
|
3 |
1 |
20105 |
Profilo a I |
AISC - M8 x 6.5 |
1200.0 |
11.608 |
11.608 |
|
12.434 |
|||||||

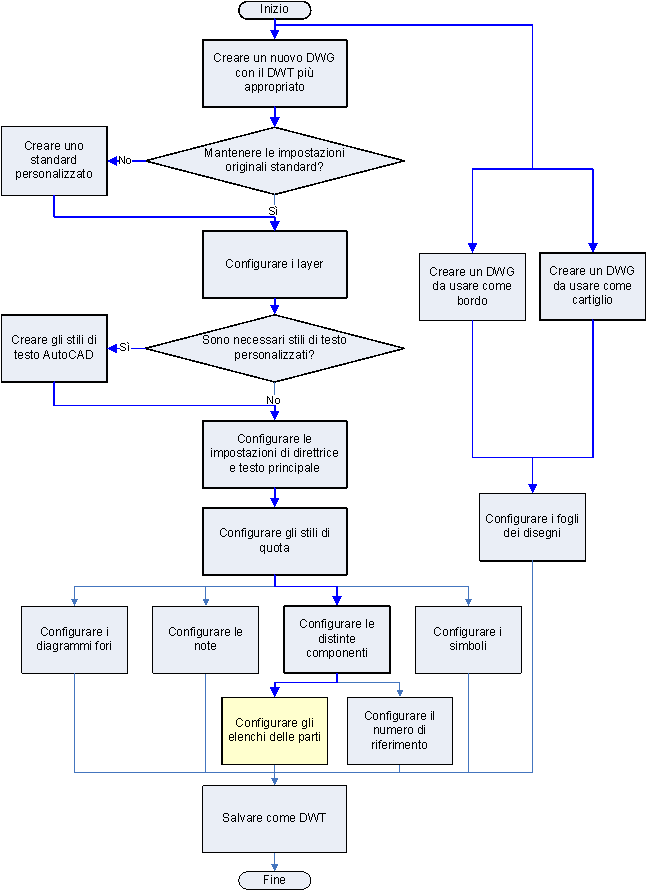

Posizione nel diagramma di flusso
La larghezza delle colonne e l'altezza del testo sono:
|
Proprietà |
Didascalia |
Larghezza colonna |
Altezza testo didascalia |
Altezza testo dati |
|---|---|---|---|---|
|
Elemento |
Elemento |
10mm |
3.5mm |
3.5mm |
|
QTY |
QTY |
|||
|
PART NUMBER |
Numero parte. |
20mm |
||
|
DESCRIPTION |
Descrizione |
50mm |
||
|
Standard |
Materiale / Standard |
|||
|
DIM |
Lunghezza taglio (mm) |
15mm |
||
|
MASS |
Massa (kg) |
|||
|
TMASS |
Massa totale (kg) |
