PipeTrenchMultipleLayers

Il componente sezione tipo PipeTrenchMultipleLayers presenta una singola condotta in una trincea e uno strato di materiale che riveste la condotta.

Questo componente sezione tipo consente il calcolo del volume della base di sottofondo, dell'area della condotta e del riempimento a ridosso granulare. La condotta è rivestita da uno strato di materiale sopra il sottofondo. Il centro della condotta ha un profilo di progetto. La profondità varia nella sezione di riempimento granulare ed è costante nelle altre sezioni. Tutte le profondità, le larghezze e i diametri variano da una trincea all'altra. La profondità della trincea varia lungo il tracciato, poiché viene misurata dalla parte inferiore della trincea alla superficie obiettivo.

Associazione

Per default, il punto di associazione è il centro della condotta.

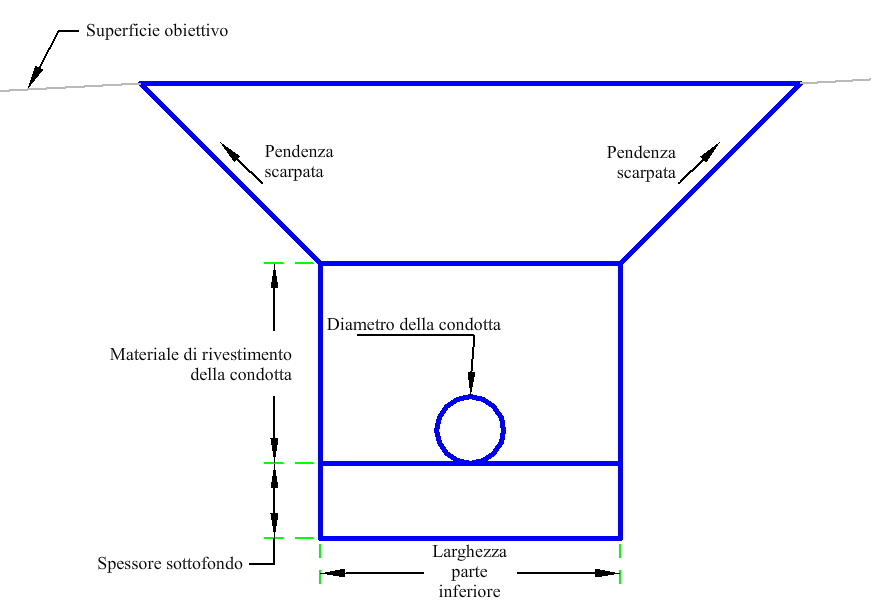

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro

Descrizione

Tipo

Default

Larghezza parte inferiore Larghezza inferiore della trincea della condotta. Numerico, positivo

3 ft

1 m

Diametro condotta Diametro della condotta. Numerico, positivo

0.667 ft

0.2 m

Profondità sottofondo Profondità del sottofondo della condotta sotto il fondo della condotta. Numerico, positivo

0.75 ft

0.2 m

Profondità materiale di rivestimento della condotta Profondità del sottofondo della condotta sopra il fondo della condotta. Numerico, positivo

2 ft

0.6 m

Pendenza superficie obiettivo Pendenza X : 1 delle scarpate della trincea. Numerico, positivo

1 (: 1)

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro

Descrizione

Stato

Superficie scarpata Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. Obbligatorio

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

La quota altimetrica della parte inferiore della trincea è calcolata come quota altimetrica della linea della pendenza profilo meno la metà del diametro della condotta più la profondità del sottofondo. Il collegamento alla parte inferiore della trincea orizzontale viene posizionato simmetricamente in corrispondenza dell'offset del punto di associazione a tale quota altimetrica. La profondità materiale del rivestimento della condotta viene utilizzata per fornire il materiale intorno alla condotta. Le scarpate vengono estese verso l'alto fino alla superficie esistente. Il collegamento orizzontale di sottofondo viene collocato alla profondità specificata sopra il fondo della trincea.

Funzionamento in modalità layout

In modalità layout, questo componente sezione tipo disegna una trincea.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma

Codice

Descrizione

P1 PipeBottom Parte inferiore della condotta
P2 BeddingBottomCenter Centro della parte inferiore del sottofondo
P3 PipeBackfillBottom_In Parte inferiore dell'interno del riempimento condotta
P4 PipeBeddingBottom_In Parte inferiore dell'interno del sottofondo condotta
P6 PipeBeddingBottom, Datum Parte inferiore del sottofondo condotta
P7 PipeBackfillBottom_Out Parte inferiore dell'esterno del riempimento condotta
P8 PipeCenter Centro della condotta
P11 Condotta
P12 PipeTop Parte superiore della condotta
P13 Condotta
P15 TopBackfill_In Parte superiore interna del riempimento
P16 TopBackfill_Out Parte superiore esterna del riempimento
P17 Hinge, Top
P18 Top
L1, L5 PipeBackfillBottom Parte inferiore riempimento a ridosso condotta
L2,L4 PipeBedding Sottofondo condotta
L3 PipeBeddingBottom, Datum Parte inferiore del sottofondo condotta
L6 - L7 Condotta
L8 - L9 Backfill
L10 TopBackfill Parte superiore del riempimento
L11 TrenchSlopeInner Pendenza dell'interno della trincea
L12 TrenchSlopeOuter Pendenza dell'esterno della trincea
L13 TrenchTop, Top Parte superiore della trincea
S1 PipeBedding Sottofondo condotta
S2 PipeBackfillMaterial Materiale riempimento a ridosso condotta
S3 TrenchMaterial Materiale della trincea

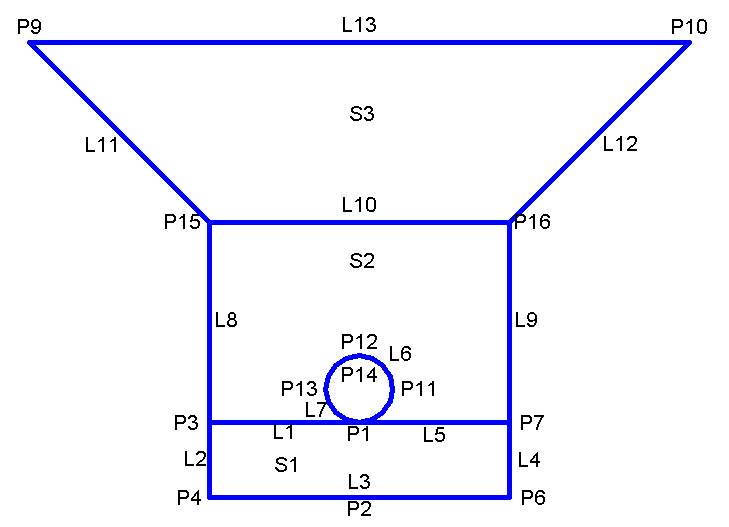

Diagramma di codifica
