Come utilizzare le estremità finali

Novità:2020

IMPORTANTE Prima di iniziare ad utilizzare il comando Estremità finali, è necessario installare e selezionare la libreria personalizzata di Inventor da utilizzare nel progetto attivo:

1. Installare la libreria personalizzata di Inventor.



2. Dopo l'installazione, selezionare per l'utilizzo nel progetto attivo nella finestra di dialogo Configura librerie: Nome progetto.



Come installare e aggiungere la libreria personalizzata di Inventor al progetto attivo

Per ulteriori informazioni, vedere l'articolo del supporto

3. Impostare infine i Valori di default di denominazione file per l'estremità finale, quindi aprire un file di assieme che contiene i membri del telaio.

Come creare e posizionare le estremità finali

1. Nella barra multifunzione, fare clic su scheda Progettazione gruppo Telaio Inserisci tappo.
2. Selezionare le facce dei membri che devono ricevere estremità finali.
3. Facoltativamente, selezionare una preimpostazione salvata per configurare le estremità finali.
4. Specificare la posizione nella parte superiore delle facce o all'interno delle travi.
5. Selezionare una famiglia per determinare il trattamento angolo:
   • Angoli aguzzi
   • Angoli di raccordo
   • Angoli smussati
6. Specificare i valori Spessore, Offset e Angolo.
7. Facoltativamente, impostare le seguenti proprietà parte:
   • Materiale
   • Aspetto
   • Numero parte
8. Fare clic su Applica per accettare le impostazioni correnti e continuare l'inserimento.
9. Fare clic su OK per terminare.
10. Nella finestra di dialogo Denominazione membro telaio, impostare il nome visualizzato del file, il nome e la posizione del file, quindi fare clic su OK.

Modifica o riutilizzo delle estremità finali

Per modificare un'estremità finale:

1. Individuare la lavorazione nel browser ed espanderla per visualizzare le istanze.

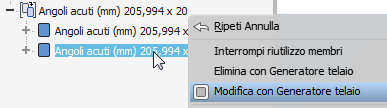

2. Fare clic con il pulsante destro del mouse su un membro e selezionare l'opzione Modifica con Generatore telaio.
3. Utilizzare le selezioni nel gruppo proprietà per apportare le modifiche desiderate.
4. Fare clic su OK per accettare le modifiche.

Per riutilizzare un'estremità finale:

1. Individuare la lavorazione nel browser ed espanderla per visualizzare le istanze.
2. Fare clic con il pulsante destro del mouse su un membro e selezionare l'opzione Modifica con Generatore telaio.
3. Nella visualizzazione, selezionare le facce del membro telaio che riceveranno le nuove istanze dell'estremità finale.
4. Fare clic su OK per creare le nuove istanze.
