Per modificare o applicare trattamenti di estremità ai telai

Novità: 2019, 2019.1, 2019.2, 2020

Iniziare nell'ambiente di assiemi con un modello di assieme aperto.

Angolo retto

Consente di tagliare ad angolo retto le estremità dei membri del telaio.

  1. Nella barra multifunzione, fare clic su scheda Progettazione gruppo Telaio Angolo retto.
  2. Eseguire una delle seguenti operazioni:
    • Selezionare una singola coppia di membri del telaio a cui applicare un angolo retto.
    • Selezionare più membri del telaio a cui applicare un angolo retto.
  3. Facoltativamente, selezionare una preimpostazione salvata per configurare l'angolo retto.
  4. Per sostituire un trattamento di estremità esistente con l'angolo retto, fare clic sul menu Impostazioni avanzate e selezionare Elimina trattamenti di estremità esistenti. Deselezionare se non è necessario eliminare un trattamento di estremità esistente.
  5. Selezionare un tipo di angolo retto:
    • Taglio ad angolo retto completo
    • Taglio ad angolo retto dimezzato

    La seguente immagine mostra la differenza tra i tipi di taglio ad angolo retto quando applicati a membri del telaio di dimensioni diverse.

  6. Selezionare o immettere una distanza tra i tagli ad angolo retto.
  7. Selezionare un tipo di offset:
    • Default
    • Invertito
    • Simmetrico
  8. Fare clic su Applica.
  9. Continuare ad applicare angoli retti ai membri del telaio in base alle esigenze. Al termine dell'operazione, fare clic su OK.
Nota: Per un membro del telaio dritto con un angolo retto a ciascuna estremità, ad esempio una trave ad angolo tra due angoli interni opposti, la lunghezza corretta del telaio viene calcolata automaticamente in base alle selezioni effettuate.

Tagliare ed estendere due membri del telaio in corrispondenza delle relative estremità.

  1. Nella barra multifunzione, fare clic su scheda Progettazione gruppo Telaio Ritaglia fino a telaio.
  2. Fare clic per selezionare il primo membro del telaio da tagliare o estendere.
  3. Fare clic per selezionare il secondo membro del telaio da tagliare o estendere. Per includere un profilo di intaglio pubblicato, fare clic su Applica profilo di intaglio.

    Per includere un profilo di intaglio pubblicato, fare clic su Applica profilo di intaglio.

  4. Se si desidera sostituire un trattamento di estremità esistente con il taglio, selezionare la casella di controllo Elimina trattamento/i di estremità esistente. Deselezionare la casella di controllo se non è necessario eliminare un trattamento di estremità esistente.
  5. Selezionare o immettere una distanza di offset verticale.
  6. Selezionare o immettere una distanza di offset orizzontale.
  7. Fare clic su Applica.
  8. Continuare a tagliare o estendere i membri del telaio in base alle esigenze. Al termine dell'operazione, fare clic su OK.

Ritaglia - Estendi alla faccia

Ritagliare o estendere un membro del telaio ad una faccia del modello.

  1. Nella barra multifunzione, fare clic su scheda Progettazione gruppo Telaio Ritaglia/Estendi.
  2. Fare clic per selezionare un membro del telaio da tagliare o estendere.
  3. Fare clic per selezionare una faccia del modello da usare per il taglio o l'estensione.

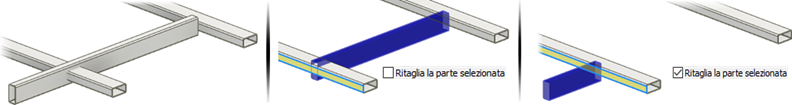

  4. In alternativa, selezionare Ritaglia la parte selezionata per scegliere il lato da mantenere, come illustrato nella seguente immagine:

  5. Per sostituire un trattamento di estremità esistente con il taglio, selezionare la casella di controllo Elimina trattamento/i di estremità esistente. Deselezionare la casella di controllo se non è necessario eliminare un trattamento di estremità esistente.
  6. Selezionare o immettere la distanza di offset tra il membro del telaio e una faccia del modello.
  7. Fare clic su Applica per estendere o tagliare il membro del telaio rispetto alla faccia del modello selezionata.
  8. Continuare a tagliare o estendere i membri del telaio in base alle esigenze, quindi fare clic su OK.

I valori generati applicando il comando Ritaglia/Estendi per tagliare angoli vengono visualizzati in iProperties/scheda Personalizzate come CUTDETAIL1, CUTDETAIL2 e così via e possono essere inclusi nella distinta dei componenti e nell'elenco delle parti.

Nota: Utilizzare il comando Ricrea tutto per applicare questo comportamento ai modelli creati in versioni di Inventor precedenti a Inventor 2019: aprire un file di assieme che è stato creato in una versione precedente e fare clic su scheda Gestisci gruppo Aggiorna Ricrea tutto.

Intaglia

Ritagliare ed estendere i membri del telaio alle loro estremità per creare un intaglio utilizzando una delle seguenti opzioni:
  • Profilo standard
  • Modello personalizzato I
  • Profilo personalizzato

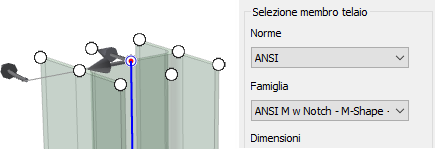

    Nota: Per utilizzare l'opzione Profilo personalizzato, è necessario innanzitutto creare la forma dell'intaglio in Centro contenuti, quindi incorporare il membro contenente il profilo di intaglio personalizzato nell'assieme.

Per ulteriori informazioni, fare clic su Come creare un profilo personalizzato nel gruppo oppure vedere Creazione di rappresentazioni delle estremità di intagli di Generatore telaio

  1. Nella barra multifunzione, fare clic su scheda Progettazione gruppo Telaio Intaglia.
  2. Facoltativamente, selezionare una preimpostazione salvata per configurare l'intaglio.
  3. Per sostituire un trattamento di estremità esistente con l'intaglio, fare clic sul menu Impostazioni avanzate e selezionare Elimina trattamenti di estremità esistenti. Deselezionare se non è necessario eliminare un trattamento di estremità esistente.
  4. Fare clic per selezionare i membri del telaio a cui applicare l'intaglio.
  5. Fare clic per selezionare i membri del telaio che rappresentano la forma dell'intaglio.
  6. Procedere in uno dei modi descritti di seguito:

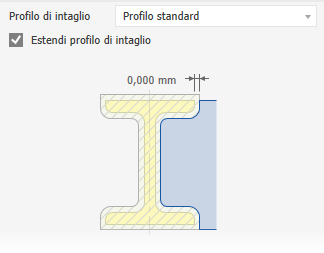

    • Profilo standard per impostare un valore di offset singolo per l'intaglio.

    • Modello personalizzato I per impostare più valori di offset.

    • Profilo personalizzato, se disponibile, per utilizzare un profilo di intaglio personalizzato nella famiglia Centro contenuti.

  7. Facoltativamente:

    • Verificare Estendi profilo di intaglio, se disponibile, per estendere il profilo ad un'intersezione.

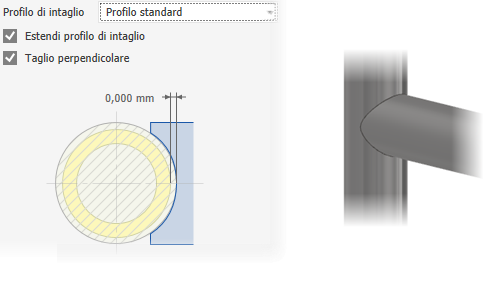

    • Verificare Taglio perpendicolare, se disponibile, per creare intersezioni accurate, ad esempio un intaglio tagliato a laser per una tubazione.
  8. Fare clic su Applica per intagliare i membri del telaio selezionati.
  9. Continuare l'operazione di intaglio dei membri del telaio desiderati in base alle esigenze. Al termine dell'operazione, fare clic su OK.

Allunga - Accorcia membro telaio

Consente di estendere o accorciare una o entrambe le estremità dei membri del telaio.

  1. Nella barra multifunzione, fare clic su scheda Progettazione gruppo Telaio Allunga/Accorcia.
  2. Se lo si desidera, selezionare una preimpostazione salvata.
  3. Per sostituire un trattamento di estremità esistente, fare clic sul menu Impostazioni avanzate e selezionare Elimina trattamenti di estremità esistenti. Deselezionare se non è necessario eliminare un trattamento di estremità esistente.
  4. Selezionare i membri telaio da allungare o accorciare. Selezionare un punto sul membro del telaio vicino all'estremità da estendere o accorciare.
  5. Selezionare un tipo di offset:
    • Default
    • Invertito
    • Simmetrico
    • Asimmetrico
  6. Immettere un valore di offset tra il membro del telaio e la faccia del modello. Un numero positivo consente di eseguire un'estensione, mentre un numero negativo consente di eseguire un accorciamento.
  7. Fare clic su Applica per estendere o accorciare i membri del telaio selezionati.
  8. Continuare ad estendere o accorciare i membri in base alle esigenze. Al termine dell'operazione, fare clic su OK.

Rimuovi trattamenti di estremità

Consente di rimuovere i trattamenti di estremità e restituisce i membri del telaio selezionati al loro stato di inserimento originale.

  1. Nella barra multifunzione, fare clic sulla scheda Progettazione. Fare clic sulla freccia dell'elenco a discesa del gruppo Telaio e selezionare Rimuovi trattamenti di estremità.
  2. Fare clic per selezionare i membri del telaio da cui rimuovere i trattamenti di estremità.
  3. Fare clic su Applica per rimuovere i trattamenti di estremità dai membri del telaio selezionati.
  4. Proseguire con la rimozione dei trattamenti di estremità in base alle esigenze. Al termine dell'operazione, fare clic su OK.
Argomento principale: Trattamento di estremità in Generatore telaio
