Inserisci tappo
Assicurarsi di installare la libreria personalizzata del Centro contenuti per accedere ai nuovi membri dell'estremità finale.
Utilizzare il nuovo comando Inserisci tappo per chiudere i membri del telaio strutturale. È possibile impostare la posizione, lo spessore, specificare la forma del profilo e altre proprietà.
Pubblicazione di nuove Inventor® Ideas
La voce estremità finale è stata aggiunta alle opzioni di default di denominazione dei file di Generatore telaio.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Come creare e posizionare le estremità finali.

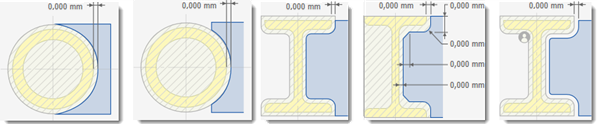

Intaglia
Il comando Intaglia è ora un gruppo Proprietà. Nel nuovo gruppo, non è necessario selezionare un'opzione per intagliare più membri contemporaneamente.
- Profilo di base per impostare un singolo valore di offset.
- Modello personalizzato I per impostare più valori di offset.
- Profilo personalizzato, se disponibile, per utilizzare un profilo di intaglio personalizzato salvato nella famiglia Centro contenuti.
- Selezionare la nuova opzione di taglio perpendicolare per creare intersezioni accurate.

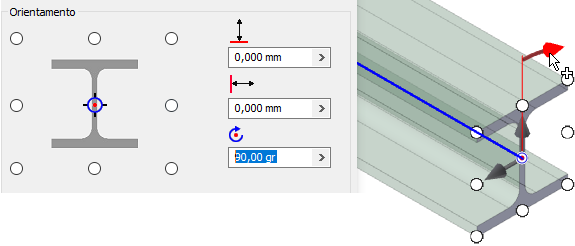

Strumenti di orientamento sullo sfondo
Ora è possibile interagire con i manipolatori sullo sfondo quando si inserisce o si modifica un membro telaio.
Allunga/Accorcia
Oltre al nuovo gruppo Proprietà, il comando Allunga/Accorcia ora consente di specificare i valori di offset asimmetrico.
Angolo retto
Il comando Angolo retto è ora un gruppo Proprietà. Nel nuovo gruppo, non è necessario selezionare un'opzione per congiungere ad angolo retto più membri contemporaneamente.

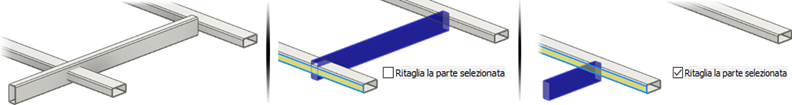

Ritaglia - Estendi alla faccia
È stata aggiunta una casella di controllo Ritaglia parte selezionata che consente di selezionare il lato che si desidera mantenere.
Nella seguente immagine viene mostrato l'effetto dell'utilizzo della nuova opzione.
