Vincoli di assieme
Quando si posiziona un vincolo coincidente tra due assi, Inventor prevede ora la migliore corrispondenza in base alla selezione effettuata con il minimo di rotazione. Inventor assegna la selezione ottimale prima di visualizzare l'anteprima.
Ad esempio, se si seleziona l'asse 1 con una direzione e quindi si seleziona l'asse 2, viene mantenuta la posizione relativa con rotazione minima. Inoltre, viene specificato il tipo di direzione (opposta od allineata). Questo comportamento consente di aggiungere un controllo manuale per evitare che i componenti vengano orientati in modo errato.
Per ulteriori informazioni sul posizionamento dei vincoli tra due assi, vedere Come posizionare vincoli coincidenti o allineati negli assiemi.
Modalità rapida
- Animazione vincoli
- Crea e modifica schizzi 2D
- Selezione geometria di lavoro e controlli di visibilità
- Visibilità per schizzi condivisi e non incorporati
- Priorità di selezione: Seleziona lavorazioni di schizzo
I seguenti comandi sono ora disponibili in Modalità rapida:
Per ulteriori informazioni, vedere Informazioni sulla Modalità rapida e Modellazione dello scheletro in Modalità rapida
Schizzo di assieme
Il comando Ellisse è stato spostato nel gruppo Cerchio del gruppo Crea per fornire un accesso coerente in entrambi gli ambienti di parti e assiemi.
Strumenti di produttività
Tubi e tubature
Le opzioni applicazione

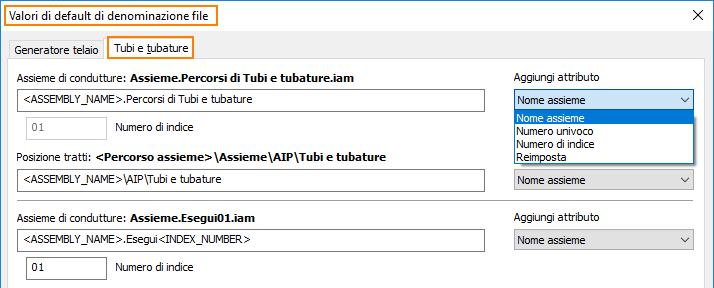

scheda File finestra di dialogo Valori di default di denominazione file includono ora una scheda Tubi e tubature, in cui è possibile specificare la modalità di creazione di file e cartelle in Tubi e tubature. Ad esempio, è possibile utilizzare queste impostazioni per mantenere la struttura di cartelle piatta ed eliminare completamente la sottodirectory API. Inoltre, ora è possibile configurare lo schema di denominazione utilizzando le opzioni nel nuovo elenco a discesa Aggiungi attributo.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Come personalizzare la struttura di cartella di Tubi e tubature.
Design Accelerator/Generatore alberi
La finestra di dialogo Generatore componenti dell'albero contiene ora un'opzione che consente di specificare la modalità di creazione di file e cartelle per i componenti dell'albero.
Per default, l'opzione
disabilita la creazione di una struttura di sotto-assieme e crea una singola parte all'interno dell'assieme principale.
Fare clic sul pulsante di attivazione/disattivazione per abilitare la creazione di un sottoassieme
.
Per ulteriori informazioni, vedere Come progettare un albero mediante input funzionali.
Miglioramento della creazione di giunti
È ora possibile selezionare il punto centrale di un'asola per definire un giunto.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni sulla creazione di giunti, vedere Definizione e gestione delle relazioni dei giunti.
Miglioramenti relativi alla lamiera e a Specchia componenti

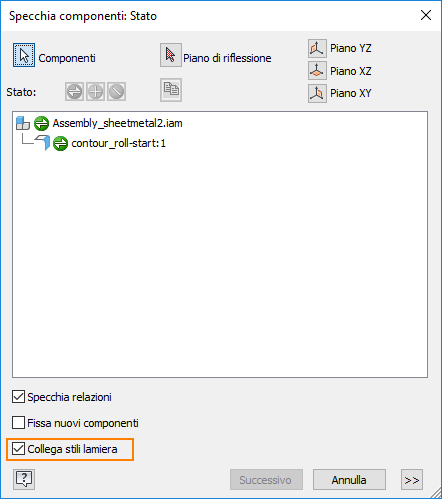

Il comando Specchia componenti riconosce ora la parte in lamiera e consente di collegare lo stile lamiera del componente di origine alla copia speculare.
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Specchia componenti.
Supporto per filettature in assiemi
È ora possibile creare lavorazioni filettate negli assiemi.
Accesso:
- Assieme: scheda Modello 3D gruppo Modifica assieme Filettatura
- Assieme saldato: scheda Saldatura gruppo Preparazione e lavorazione meccanica Filettatura
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Come creare filettature.
