Come svolgere le facce

Svolgere una o più facce contigue.

Utilizzare questo comando per svolgere facce che non possono essere appiattite con il comando Spiega o modello piatto in lamiera. Ad esempio, tessuti o oggetti stampati. Svolgi non utilizza i calcoli della piega per appiattire le facce selezionate.

Svolgimento delle facce delle parti

1. Nella barra multifunzione di un file di parti : scheda Modello 3D gruppo Crea Svolgi.
2. Fare clic sul menu Impostazioni avanzate e abilitare Crea rappresentazione vista dedicata per creare una vista che mostra solo la superficie appiattita. La rappresentazione della vista è utile per isolare la superficie in un file di parti oppure per documentare la superficie in un disegno.
3. Se lo si desidera, specificare una preimpostazione.
   Nota: Per specificare le preferenze per il funzionamento di Svolgi, fare clic sull'icona a forma di ingranaggio.
4. Facce: nella finestra grafica, selezionare una o più facce contigue.
   • Catena facce automatica: abilitare per selezionare più facce con una singola selezione.
   • Posizione all'origine:
     • Abilitato: posiziona la superficie con svolgimento in corrispondenza del vertice più vicino della prima faccia selezionata. Selezionare Cancella selezioni e scegliere un nuovo vertice origine, se desiderato.
     • Disabilitato: posiziona la superficie con svolgimento all'origine XYZ del sistema di coordinate assoluto. Se disabilitato, è possibile utilizzare i manipolatori nella visualizzazione per orientare e posizionare la superficie di output.

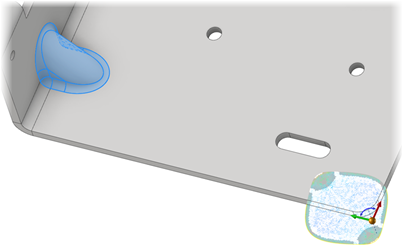

Nella seguente immagine, Catena facce automatica e Posizione all'origine sono entrambi disattivati ed è selezionata una canaletta di irrigidimento in una parte in lamiera.

In questo esempio:
• Sopprimere la canaletta e creare un modello piatto per visualizzare la forma della parte con zero distorsione.
• Utilizzare Svolgi e selezionare le facce della canaletta per appiattire la canaletta con una certa distorsione.



5. Se si desidera, effettuare una delle operazioni seguenti:
   • Risultato lineare: abilitare per selezionare uno o più spigoli contigui da mantenere diritti.
   • Risultato rigido: abilitare per selezionare uno o più spigoli contigui da mantenere rigidi. Ad esempio, selezionare uno spigolo circolare per mantenere una forma circolare quando si applica Svolgi.
6. Unisci corpo risultante: abilitare per creare l'output come una faccia della superficie singola. Disabilitare per creare una singola superficie con più facce.

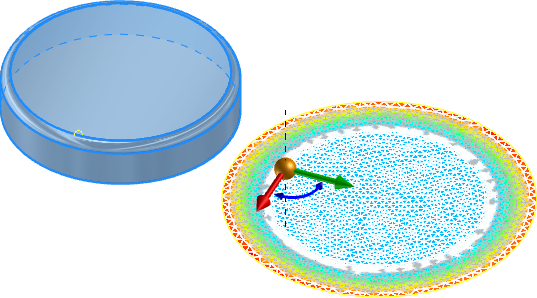

Nota: L'anteprima della superficie visualizza un mesh della superficie e una mappa delle deformazioni. La mappa delle deformazioni mostra aree di bassa deformazione e tensione in blu e aree di alta deformazione e tensione in rosso. Dopo la creazione, modificare la lavorazione Svolgi per visualizzare la mappa delle deformazioni.
7. Per creare lo svolgimento e iniziare un nuovo svolgimento, fare clic sul segno più .
8. Fare clic su OK per creare lo svolgimento e terminare il comando.

Come modificare una lavorazione Svolgi:

1. Individuare la lavorazione nel browser.
2. Fare clic con il pulsante destro del mouse, selezionare Modifica lavorazione.
3. Utilizzare le selezioni nel gruppo Proprietà per apportare le modifiche desiderate.
4. Fare clic su OK per accettare le modifiche.

Dettaglio superfici con svolgimento in un disegno

Suggerimento: Nel file di parti, abilitare l'opzione Crea rappresentazione vista dedicata. Utilizzare questa rappresentazione della vista in un disegno per dettagliare la superficie con svolgimento.

1. In un disegno, avviare il comando Vista di base.
2. Nella finestra di dialogo Vista di disegno, specificare la rappresentazione vista che mostra la superficie con svolgimento.
Nota: Prima di creare la vista, utilizzare il ViewCube come richiesto per passare a una vista normale della superficie. Se si crea una vista che è rivolta allo spigolo di superficie, questa apparirà vuota al momento della creazione.
3. Fare clic su OK per creare la vista.
4. Aggiungere annotazioni in base alle esigenze.
