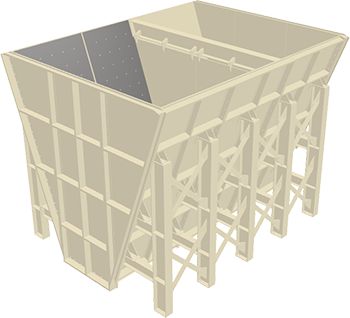

Preimpostazioni grafiche

Tre preimpostazioni grafiche forniscono un metodo di modifica della visualizzazione vista modello.

Novità: 2020

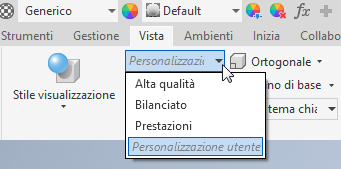

Le preimpostazioni sono costituite da varie opzioni applicazione, stile di illuminazione e impostazioni scena. Le preimpostazioni grafiche sono accessibili dalla barra multifunzione scheda Vista gruppo Aspetto:

Personalizzazione utente

Quando si modifica l'orientamento di una vista, dall'orientamento preimpostato dell'inquadratura, viene creata una nuova voce di sessione Personalizzazione utente. Serve per informare l'utente che ha lasciato l'orientamento preimpostato dell'inquadratura. L'impostazione è basata sulla sessione ed è temporanea.

Utilizzo dei progetti personalizzati esistenti

I progetti personalizzati esistenti non contengono i nuovi stili di illuminazione che fanno parte della visualizzazione aggiornata che include le preimpostazioni grafiche. Per default, quando si lavora con progetti personalizzati esistenti, le preimpostazioni grafiche sono nascoste. Per accedere alle preimpostazioni grafiche nei progetti personalizzati esistenti, utilizzare Gestione libreria di stili per copiare i nuovi stili di illuminazione nei progetti precedenti. Vedere Come copiare, ridenominare o eliminare stili di libreria. Gli stili di illuminazione da copiare sono Tema chiaro IBL e Tema chiaro.

Quando si apre un modello inModalità rapida o si lavora in quella modalità, la preimpostazione Alta qualità non è disponibile. Infatti, i componenti non sono completamente caricati e lo stile di visualizzazione Realistico non è disponibile.

Di seguito vengono illustrati i valori utilizzati da ogni preimpostazione:

Impostazioni comuni

• Opzioni applicazione
  • Scheda Colore
    • Sfondo
      • Immagine di sfondo: Light Theme - Blue.png
      • 1 colore: 202, 213, 229
    • Ambiente di riflessione
      • Nome file: studio_02.dds
  • Scheda Visualizza
    • Visualizzazione
      • Qualità visualizzazione: Alta

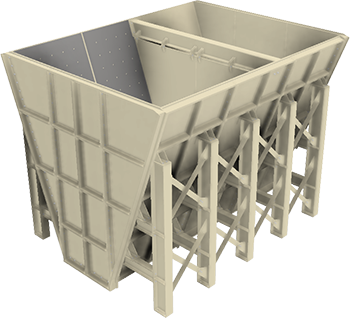

Preimpostazione alta qualità

Questa preimpostazione è ideale per visualizzazione di alta qualità e rendering della scena.

• Stile di visualizzazione = Realistico
• Stile di illuminazione = Tema chiaro IBL

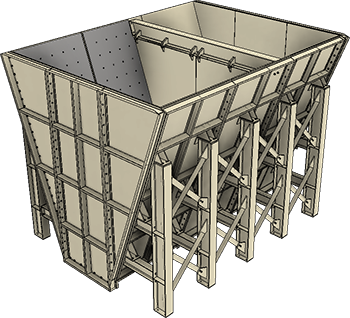

Preimpostazione Bilanciata

La preimpostazione Bilanciata viene definita per fornire una buona esperienza visiva per operazioni di modellazione.

• Stile di visualizzazione: Ombreggiato con spigoli
• Stile di illuminazione: Tema chiaro IBL

Preimpostazione Prestazioni

La preimpostazione Prestazioni è l'impostazione predefinita per modelli di assieme.

• Stile visualizzazione: Ombreggiata
• Stile illuminazione: Tema chiaro (non IBL)

Regolazioni correlate

L'aspetto Filettatura è stato modificato. L'aspetto utilizza solo una mappa in rilievo.
