Associare la definizione del tema al valore delle particelle: i colori più chiari rappresentano le particelle con valori inferiori, mentre i colori più scuri sono associati alle particelle con valori superiori. Il valore della particella corrisponde alla "condizione" utilizzata per determinare il colore della particella nella Carta.
Esercitazione video
|
Se si è connessi ad Internet, riprodurre il video per definire un tema. È inoltre possibile fare clic sull'apposito pulsante per provare ad eseguire le operazioni necessarie. I passaggi di questa procedura sono elencati sotto il video. |
Nota: Per questo esercizio viene utilizzata la Carta build_map1.dwg creata e modificata negli esercizi precedenti.
Come definire il tema
- Nella finestra di dialogo Tema layer, in Crea regole tematiche in base a una proprietà, fare clic sulla freccia verso il basso accanto a Proprietà e selezionare LAND_VALUE.
Non modificare le impostazioni relative ai valori minimo e massimo e alla distribuzione.

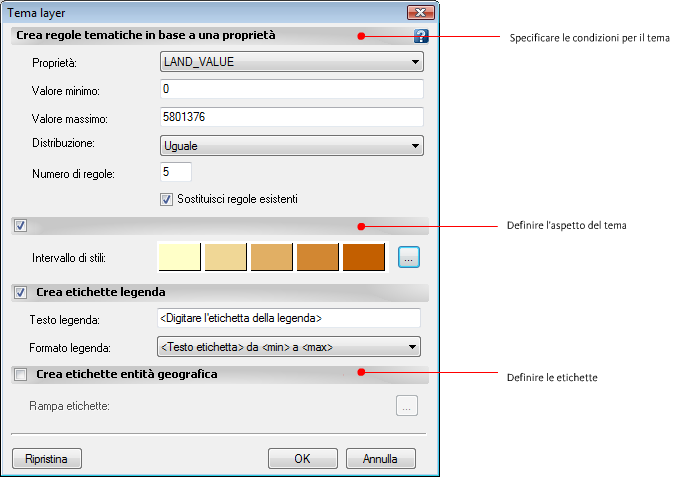

Utilizzare la finestra di dialogo Tema layer per definire il tema.
- Fare clic su
accanto all'illustrazione dell'Intervallo di stili. - Selezionare l'elemento di riempimento.
- Impostare il colore finale delle gradazioni di colore su un colore rosso scuro.
- Modificare il valore di trasparenza, impostandolo su 40.
- Fare clic due volte su OK per tornare all'Editor di stile. Lasciare l'Editor di stile aperto per l'esercizio successivo.
Per procedere con questa esercitazione, passare all'Esercizio 3: Aggiunta di etichette.
