La legenda riflette l'ordine organizzativo nella Carta geotopografica. È possibile spostare gli elementi in Gestione visualizzazioni per modificare l'ordine di visualizzazione nella legenda. È inoltre possibile rinominare i layer e disattivarli per impedire che vengano visualizzati nella legenda.
Esercitazione video
|
Se si è connessi ad Internet, riprodurre il video per scoprire come modificare una legenda. È inoltre possibile fare clic sull'apposito pulsante per provare ad eseguire le operazioni necessarie. I passaggi di questa procedura sono elencati sotto il video. |
Nota: Per questo esercizio viene utilizzata la Carta build_map1.dwg creata e modificata negli esercizi precedenti.
Come modificare la legenda

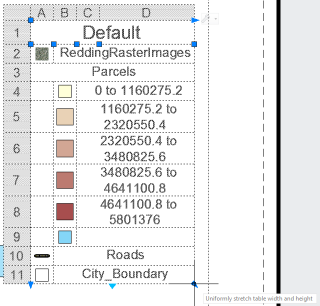

- Per ridimensionare la legenda, trascinare il grip freccia in basso a destra.
- Posizionare il cursore sulla legenda per visualizzare la relativa barra degli strumenti.
- Fare clic sulla freccia rivolta verso il basso nella barra degli strumenti della legenda e fare clic su Proprietà.
- Nella finestra di dialogo Proprietà legenda, disattivare il layer ReddingRasterImages.
Fare clic sull'icona a forma di lampadina accanto ad un layer per rimuoverlo dalla legenda.
- Selezionare il titolo di default e modificarlo in "Redding".
- Modificare il carattere di sottolineatura in "City_Boundary" in uno spazio.
- Scegliere OK per visualizzare le modifiche.
- Salvare la Carta geotopografica.
Situazione
È stata inserita una legenda, quindi modificati i layer visualizzati e il testo della legenda.
Per procedere con questa esercitazione, passare alla Lezione 7: Pubblicazione della Carta.
