Autodesk Inventor Nastran offre una gamma di elementi utilizzabili che generano modelli a elementi finiti dalla geometria creata. In Inventor Nastran sono disponibili tre gruppi principali di elementi finiti.
- Solidi
- Shell
- Linee
Inventor Nastran supporta diverse combinazioni di mesh, ad esempio:

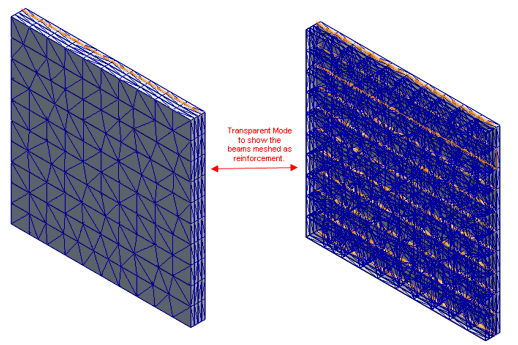

- Mesh combinata solido-trave. Ad esempio, la soletta di calcestruzzo in cui le travi di sostegno vengono definite all'interno della mesh solida selezionando gli spigoli, come illustrato nell'immagine seguente.
- Mesh combinata elemento Shell-trave. In questo esempio, è possibile osservare due diversi casi di mesh combinate di elementi Shell e di travi:

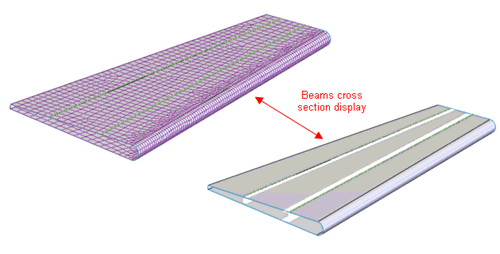

- Esempio 1: l'ala di un aeromobile con la superficie esterna con mesh combinate con elementi Shell e i rinforzi a C con mesh come travi con sezione trasversale C come riportato di seguito.

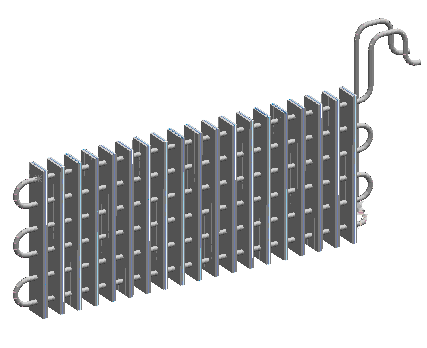

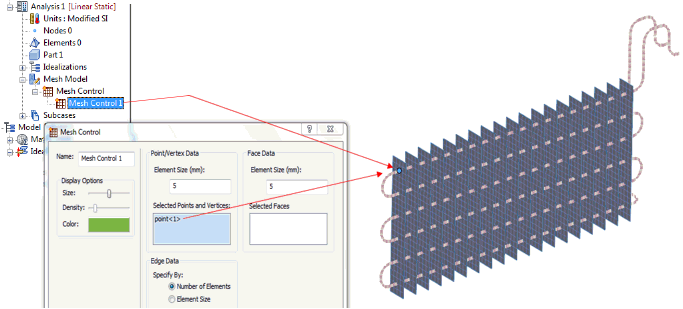

- Esempio 2: uno scambiatore di calore costituito da elementi Plate con creazione di mesh come elementi Shell e tubi/condotte che si intersecano con creazione di mesh come elementi dei tubi. Per la connettività è necessario disporre di un punto di intersezione 3D con controllo mesh come illustrato nell'immagine seguente.
Lo scambiatore di calore con la sezione trasversale viene visualizzata come mostrato di seguito.
- Esempio 1: l'ala di un aeromobile con la superficie esterna con mesh combinate con elementi Shell e i rinforzi a C con mesh come travi con sezione trasversale C come riportato di seguito.

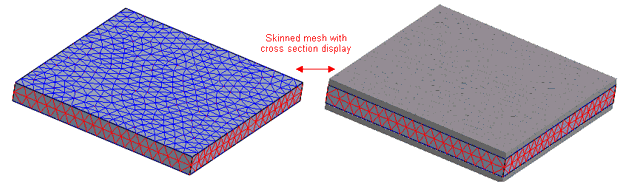

- Mesh combinata solido-elemento Shell nota come Mesh con superficie esterna. (Fare riferimento all'esercitazione 32 Tecniche e suggerimenti sulla generazione di mesh in Autodesk Inventor Nastran Caso 3 - creazione di mesh con superfici esterne).

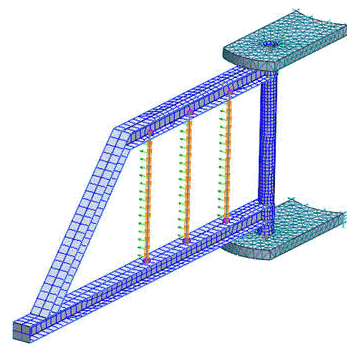

- Mesh combinata solido-elemento Shell-trave nota come Mesh mista. (Fare riferimento all'esercitazione 32 Tecniche e suggerimenti sulla generazione di mesh in Autodesk Inventor Nastran Caso 4 - creazione di mesh miste).

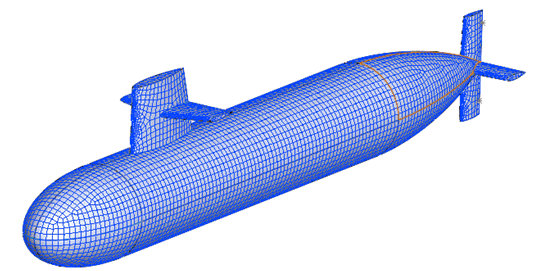

- Mesh combinata elemento Shell-elemento Shell nota come Mesh continua elemento Shell.
