Risolutore

In questa pagina è descritta l'opzione Risolutore per il tipo Contatto di superficie.

Questa opzione consente di definire la Generazione automatica superfici di contatto per il modello (globalmente) o per le regioni di contatto specificate. Consente di sostituire le impostazioni di contatto di default definite nella finestra di dialogo Analisi (a differenza del comando di generazione completamente automatica dei contatti di Inventor Nastran).

Quando si seleziona l'opzione Risolutore, sono disponibili le seguenti sezioni:

• Specifica regioni di contatto: consente di limitare la generazione contatti per le regioni specificata dall'utente del modello. Selezionare le entità da prendere in considerazione per la generazione dei contatti. La selezione deve includere entrambe le entità (principale/secondaria) nelle regioni di contatto. Non è sufficiente selezionare una singola entità in una regione di contatto.

  Oltre a facce e spigoli, sono supportate le seguenti opzioni in un menu di scelta rapida:



  • Catena facce: quando questa opzione è attivata, è possibile selezionare una catena di facce tangenti con un singolo clic. La selezione continua a espandersi finché non viene raggiunto uno spigolo senza facce tangenti adiacenti.

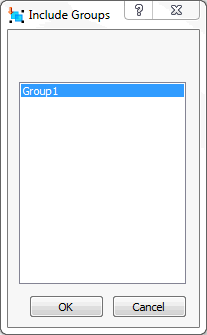

  • Includi gruppo: scegliere questa opzione per accedere alla finestra di dialogo Includi gruppo.



    Questa finestra di dialogo elenca i gruppi di elementi che sono stati creati in precedenza. Utilizzando i gruppi, è possibile limitare la generazione dei contatti a una parte di una faccia o di uno spigolo di dimensioni maggiori (nello specifico, a particolari elementi lungo la faccia o lo spigolo).

    È necessario definire la mesh del modello prima di creare i gruppi di elementi. Fare quindi clic con il pulsante destro del mouse su Gruppi nel ramo Modello(parte inferiore) di Struttura modello Autodesk Nastran e scegliere Nuovo gruppo elementi. Selezionare gli elementi desiderati e se lo si desidera modificare il Nome gruppo, quindi fare clic su OK per creare un gruppo di elementi. Successivamente, il gruppo sarà disponibile per la selezione nella finestra di dialogo Includi gruppi.

• Aggiungi ad analisi: i contatti di superficie generati in questo modo possono essere applicati a un'analisi selezionando la casella di controllo Aggiungi ad analisi. È inoltre possibile trascinare o copiare e incollare le coppie di contatto tra il ramo Modello e quello Analisi della struttura.

  Inoltre, è possibile fare clic con il pulsante destro su Analisi e scegliere Aggiungi/Rimuovi entità dal menu di scelta rapida. Viene visualizzata la seguente finestra di dialogo:



  Nell'elenco Contatti di superficie, le voci inizialmente evidenziate sono già attive nell'analisi corrente. Le voci che non sono inizialmente evidenziate esistono solo nel ramo Modello della struttura. Fare clic per attivare o disattivare lo stato di selezione delle voci dei contatti. Quando si fa clic su OK, le coppie di contatto evidenziate vengono aggiunte all'analisi corrente e le voci non evidenziate vengono rimosse dall'analisi (se incluse). Questo strumento non elimina le coppie di contatto dal ramo Modello della struttura. Nella figura seguente, le due coppie di contatto di superfici manuali selezionate nella finestra di dialogo precedente sono state aggiunte all'analisi.



• Dati contatto:
  • Tipo di contatto: in questa sezione possono essere generati e disattivati diversi tipi di contatto. Si noti che la terminologia relativa al tipo di contatto ora corrisponde alla terminologia della simulazione della sollecitazione di Inventor. Inoltre, quando si passa il puntatore del mouse sul menu a discesa Tipo di contatto, sono disponibili descrizioni comandi che mostrano la terminologia di Nastran, come si può vedere nell'immagine riportata di seguito:



    • Separazione (Nastran: Generale)
      • Questo tipo di contatto è un vero e proprio contatto tra superfici. Sono consentiti sia lo scorrimento che l'apertura.
      • Nell'esempio della figura seguente vengono mostrati 3 blocchi, il blocco inferiore viene spinto verso l'alto e viene utilizzato il contatto di superficie libera tra le superfici che si toccano.



    • Accoppiato (Nastran: Saldatura)
      • Questo tipo di contatto viene utilizzato per accoppiare le superfici che si toccano. Si sposta con il caricamento.
      • Il vantaggio di questo tipo di contatto è che la mesh non deve essere la stessa.
      • Può essere utile nei casi in cui le superfici che si toccano su parti diverse hanno mesh differenti e non vengono sottoposte a spostamento relativo. In altre parole, le superfici vengono considerate come accoppiate.
      • Nella figura seguente viene illustrata la risposta contatto saldato tra le travi. Lo spostamento è congiunto, come illustrato nell'immagine.



    • Scorrimento/Nessuna separazione (Nastran: Scorrimento)
      • Con questo tipo di contatto, l'elemento agisce in modo simile ad un elemento contatto saldato in tensione e in compressione, ma scorre in piano.
      • L'attrito viene ignorato per questo tipo di contatto, pertanto i dati di contatto non devono includere le impostazioni di attrito.
      • Il contatto a scorrimento può essere utilizzato nelle soluzioni lineari e non lineari, ma non in Dinamica esplicita.



    • Separazione/Nessuno scorrimento (Nastran: Ruvido)
      • Con questo tipo di contatto, l'elemento agisce in modo simile ad un elemento contatto generale in tensione e in compressione, ma non consente lo scorrimento in piano.
      • Per i tipi di analisi non lineari, il contatto di default sarà di tipo saldato.



      • Separazione/Senza scorrimento non è applicabile a Dinamica esplicita.
    • Offset accoppiato (Nastran: saldatura offset)
      • L'impostazione saldatura con offset è per le connessioni saldate con una separazione significativa tra le superfici di contatto.



  • Fattore di rigidità: questo valore consente di controllare la scala di rigidità del contatto. La rigidità viene determinata automaticamente in base alla rigidità adiacente.
    • Più alto è il valore, più rigido sarà il contatto e minore la penetrazione, ma un valore troppo elevato potrebbe causare problemi di convergenza e vibrazioni.
    • A volte l'impostazione di un valore più basso può facilitare la convergenza, ma in genere il valore di default (1.0) funziona correttamente per l'analisi di Autodesk Nastran.
  • Coefficiente di attrito: consente di specificare un coefficiente di attrito statico.
  • Offset superficie penetrazione: consente di specificare un offset della superficie di penetrazione. In questo modo è possibile definire un valore di offset numerico per istanze quali contatti tra elemento Plate ed elemento Plate o tra solido ed elemento Plate.
  • Distanza di attivazione massima: si tratta di un valore di tolleranza che consente di specificare la distanza di attivazione degli elementi di contatto. In questo modo è possibile limitare il numero di elementi di contatto e quindi ridurre il tempo di soluzione evitando elementi di contatto superflui ed eventualmente in conflitto. Se la casella è selezionata e non è specificato alcun valore, viene utilizzata per default la distanza del risolutore. Si tratta di una distanza elevata basata sulle dimensioni del modello. Se viene immesso un valore, il risolutore utilizzerà tale valore. Quando la casella è deselezionata, viene utilizzata la funzione automatica. Utilizzando l'impostazione automatica, il risolutore determina la distanza di attivazione. Questo scenario è diverso da quello in cui la casella viene lasciata vuota e viene utilizzato il valore di default del risolutore.
  • Penetrazione massima consentita: questo valore viene utilizzato nella regolazione dei valori di penalità normali al piano di contatto. Un valore positivo consente di attivare la regolazione dei valori di penalità. Non è applicabile a Dinamica esplicita.
  • Rigidità attrito per bacchetta: consente di specificare una rigidità di attrito per bacchetta. Il valore di rigidità di attrito deve essere selezionato con attenzione. Un metodo per scegliere un valore consiste nel dividere la resistenza di attrito prevista (MU * forza normale prevista) per un valore accettabile di spostamento relativo prima dello scorrimento. Un valore di rigidità elevato potrebbe causare una convergenza insufficiente, mentre un valore troppo basso potrebbe pregiudicare l'accuratezza. Un metodo alternativo consiste nello specificare il valore dello spostamento relativo utilizzando SMAX.
