Aggiunta di contorni di campitura extra

È possibile modificare un pattern di campitura per aggiungere contorni di campitura extra, al fine di creare isole o aree completamente separate. Tutte le aree della campitura restano parte di un singolo oggetto di campitura. Le modifiche eseguite in un'area influiscono su tutte le aree che fanno parte di tale campitura.

Per aggiungere contorni di campitura ad aree separate:

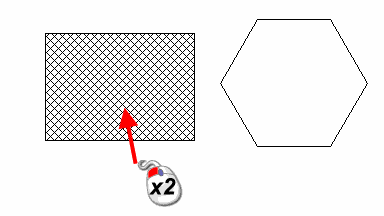

1. Fare doppio clic sulla campitura del pattern che si desidera copiare. Questa operazione visualizza la finestra di dialogo Campitura.

   Supponiamo di avere:



2. Se necessario, modificare il pattern della campitura tramite la finestra di dialogo Campitura. Non fare clic su OK nella finestra di dialogo.

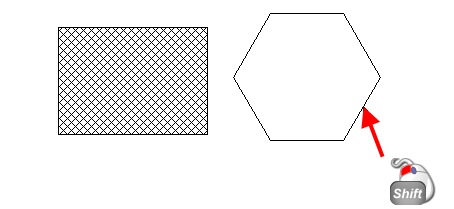

3. Premere Maiusc+Clic su un oggetto wireframe quale inizio del nuovo contorno. È visualizzata la barra degli strumenti Crea campitura.



4. Usare la barra degli strumenti Crea campitura per selezionare il contorno.

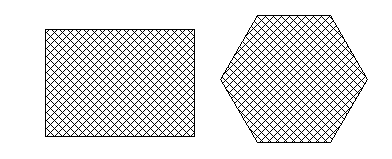

   La nuova curva composta è aggiunta quale contorno addizionale della campitura originale e ha lo stesso pattern e spaziatura:



5. Fare clic su OK nella finestra di dialogo Campitura per salvare le modifiche.

Nota: Se si seleziona una curva composta, la barra degli strumenti Crea campitura non è visualizzata e la curva composta è selezionata come il contorno.

Per aggiungere contorni di campitura per creare un'isola:

1. Fare doppio clic sulla campitura del pattern, come mostrato nell'immagine qui di seguito, per visualizzare la finestra di dialogo Campitura:



2. Se necessario, modificare il pattern della campitura tramite la finestra di dialogo Campitura. Non fare clic su OK.
3. Maiusc+Clic sull'oggetto wireframe che collega il contorno della nuova isola. È visualizzata la barra degli strumenti Crea campitura.



   Nota: Se è selezionata una curva composta, la barra degli strumenti Crea campitura non è visualizzata e la curva composta è selezionata come il contorno.
4. Usare la barra degli strumenti Crea campitura per selezionare il contorno:



   In questo esempio, la campitura è rimossa dall'area racchiusa dalla curva composta, creando un'isola:



5. Fare clic su OK nella finestra di dialogo Campitura per salvare le modifiche.

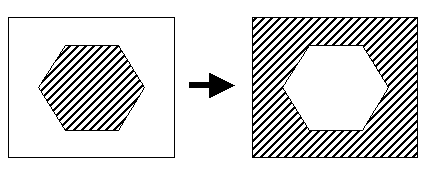

È anche possibile estendere la campitura da un'isola a un contorno esterno, e rimuovere la campitura esistente:

Nota: Il contorno all'interno o che racchiude la campitura esistente deve essere una curva composta.
