Selettore feature intelligente

La finestra di dialogo Selettore feature intelligente è simile alla finestra di dialogo Riconoscimento feature intelligente, tranne per il fatto che consente di riconoscere e selezionare feature in un solido che hanno una cronologia.

Usare la finestra per:

1. Selezionare il tipo di feature.
2. Specificare i criteri di selezione per i tipi di feature selezionati.
3. Rilevare le feature nel solido che soddisfano il tipo e i criteri di selezione.

L'esempio seguente mostra come selezionare feature di un solido dalle quote specificate:

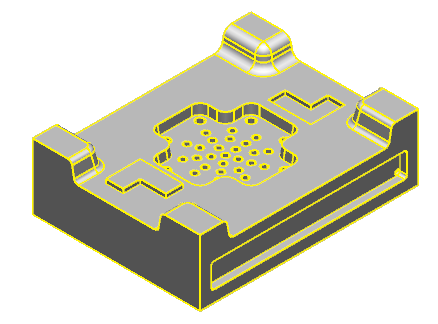

1. Selezionare un solido, ad esempio:



   Nota: Se non è selezionato alcun solido, il solido attivo è usato in base alle impostazioni di default.
2. Fare clic sulla scheda Strumenti solido > pannello Selezione > Feature intelligente per visualizzare la finestra di dialogo Selettore feature intelligente.
3. Selezionare:
   • per includere feature ripristinate nella selezione.
   • per includere feature soppresse nella selezione.
   • per includere feature soppresse da errori nella selezione.
   Nota: Questo pulsante è visualizzato solo quando il solido comprende feature soppresse o soppresse da errori.

   Deselezionare un pulsante per escludere le feature specificate.

4. Selezionare Raccordo quale tipo di feature.
5. Selezionare l'opzione Raggio, inserire un valore di 4 e selezionare nell'elenco a discesa.

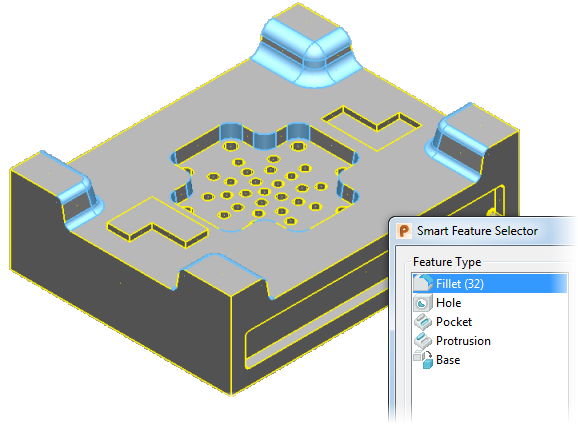

6. Fare clic su Ricerca.
   • Il numero di ogni tipo di feature che soddisfa i criteri è visualizzato nella finestra di dialogo.
   • Le feature sono evidenziate nel modello.



7. Fare clic su OK per selezionare le feature e chiudere la finestra di dialogo.
