Creazione di una feature di adagiamento

Nota: La disponibilità di questa funzione dipende dalla licenza.

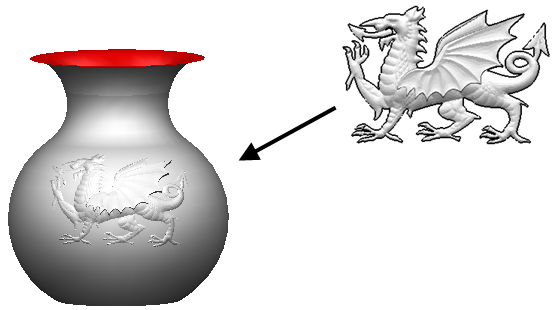

È possibile creare feature di adagiamento su superfici e solidi adagiando una mesh di triangoli su di loro tramite la Procedura guidata Adagia.

Il metodo di adagiamento è lo stesso dello scheda Superfici, pannello Crea > Adagia tranne per il fatto che l'adagiamento è creato come feature del solido visualizzata nella struttura delle feature. Ciò consente di modificare la feature di adagiamento.

Le feature di adagiamento sono:

• sempre posizionate in cima alla struttura delle feature.
• preservate quando si esegue l'offset di un solido.

Per adagiare oggetti:

1. Usare la feature Crea mesh di triangoli in ArtCAM per creare un file dmt del rilievo che si desidera adagiare sugli oggetti.

   ArtCAM è un programma che consente di creare facilmente prodotti 3D eccellenti e di alta qualità, a partire da grafica basata su bitmap 2D o vettori.

2. In PowerShape, creare le superfici o solidi su cui si desidera adagiare la feature.
3. Se necessario, modificare l'immagine da adagiare in modo che rientri sulle superfici e solidi.
4. Fare clic sulla scheda Solido > pannello Feature > Adagia.

   Viene avviata la Procedura guidata Adagia, la quale visualizza la pagina Selezione dell'elemento da adagiare.

Nota: Gli elementi da adagiare devono essere tutti simboli o tutti wireframe.

Per modificare una feature di adagiamento:

1. Fare doppio clic sull'icona feature di adagiamento nella finestra della struttura del solido. Viene avviata la Procedura guidata Adagia.
2. Usare la Procedura guidata Adagia per modificare la feature di adagiamento.
