Creazione di un raccordo di nervatura

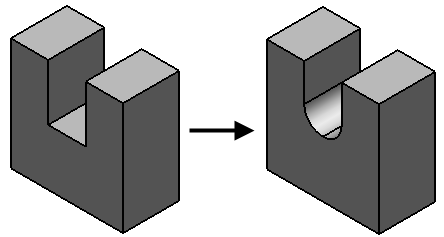

Se una faccia del solido è circondata da pareti, è possibile sostituire la faccia con un raccordo di nervatura.

Il nuovo raccordo è tangente alle pareti e la sua base tocca il punto in cui la faccia giaceva.

Per creare un raccordo di nervatura:

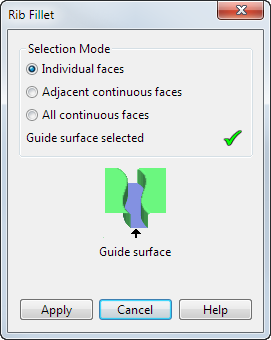

1. Fare clic sulla scheda Solido > pannello Feature > Raccordo per visualizzare la finestra di dialogo Raccordo di nervatura:



2. Selezionare una modalità di selezione:

   Facce individuali - Consente di selezionare solo la faccia su cui ha fatto clic.

   Facce continue adiacenti - Consente di selezionare la faccia su cui si ha fatto clic e tutte le facce adiacenti e a continue al piano tangente con la faccia su cui si ha fatto clic.

   Tutte le facce continue - Consente di selezionare la faccia su cui si ha fatto clic e tutte le facce che formano una superficie continue al piano tangente con la faccia su cui si ha fatto clic.

Suggerimento: Tenere premuto il tasto Ctrl e fare clic sulle facce per aggiungerle e rimuoverle dalla selezione corrente.
3. Selezionare una faccia sul solido come superficie guida. Il raccordo è creato lungo questa superficie.



4. Fare clic su Applica per chiudere la finestra di dialogo e creare un raccordo di nervatura sul solido:



   Un'icona Feature raccordo di nervatura rappresentante l'operazione è visualizzata nella struttura delle feature solido.
