Usare la pagina Curve della finestra di dialogo Opzioni per impostare le opzioni di curvatura per la creazione di curve B-spline e G2 e per creare automaticamente curve composte da una soluzione di raccordo ritagliato.
- Fare clic su File > Opzioni > Opzioni applicazione > Oggetto > Curva.
- Usare le seguenti opzioni per specificare le impostazioni di creazione delle curve:
Curvatura continua
Queste opzioni impostano la curvatura su zero al punto iniziale o finale quando si creano curve B-spline e g2.

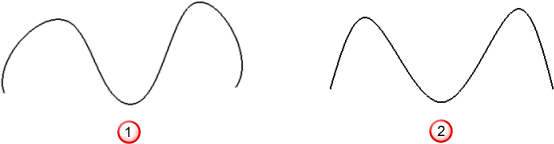

Una curvatura zero ha un effetto di appiattimento sulla curva.
Curvatura non zero.
Curvatura zero.
Raccordatura curva
Le due seguenti opzioni sono usate con la scheda Wireframe > pannello Crea > Raccordo > Arco di raccordo e Curva blend ritagliata, in cui sono ritagliati due elementi adiacenti e una curva di raccordo è creata tra loro.
Richiedi soluzioni di ritaglio - Se questa opzione e ON e anche l'opzione Crea automaticamente curva composta da soluzione ritagliata è ON, un curva composta è creata solo per 4 delle 8 soluzioni di ritaglio potenziali offerte dall'opzione della scheda Wireframe > pannello Crea > Raccordo > Curva blend ritagliata. Ciò perché non è possibile creare automaticamente una curva composta valida dove è presente un salto nel percorso in una soluzione di taglio.
Crea automaticamente curva composta da soluzione ritagliata - Selezionare questa opzione per creare automaticamente una curva composta per la soluzione di raccordo tagliato.
