Creazione di un taglio radiale

Usare la feature Taglio radiale per creare una tasca in un solido, che è possibile rastremare su un tornio-fresatrice.

Per creare una feature di taglio radiale:

1. Creare un piano di lavoro sul solido centrato lungo l'asse di rivoluzione.
2. Selezionare il solido e fare clic sulla scheda Solido > riquadro Feature > Taglia > Taglio radiale.

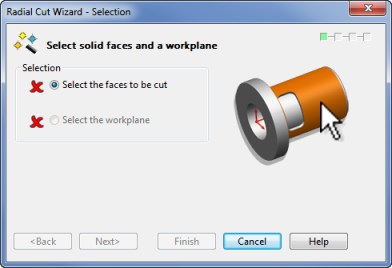

   È visualizzata la Procedura guidata Taglio radiale:

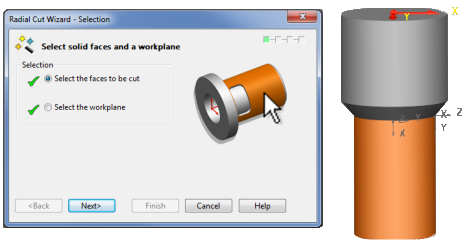

3. Selezionare le facce cilindriche da tagliare, e il piano di lavoro creato in precedenza, quindi fare clic su Avanti.

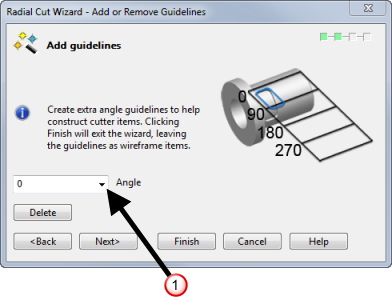

4. Usare la pagina Aggiungi o rimuovi linee guida della Procedura guidata per inserire linee guida angolari extra.
   • Inserire un angolo nella casella Angolo, e premere Invio per inserire una linea guida.
   • Selezionare un angolo nella casella Angolo, e fare clic su Elimina per rimuovere una linea guida.
   Suggerimento: Le linee guida sono utili come contrassegni quando si schizza il wireframe usato per tagliare il solido.

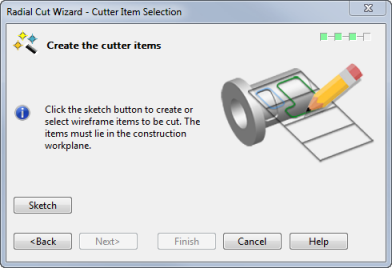

5. Fare clic su Avanti per visualizzare la pagina Selezione elemento del taglierino della Procedura guidata. Usare questa pagina per definire la forma dell'oggetto di taglio.

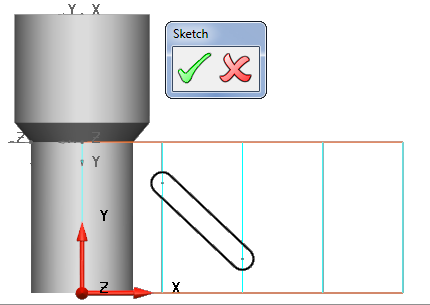

6. Fare clic su Schizza per nascondere la Procedura guidata e accedere a una modalità di schizzo. Usare la modalità di schizzo per:
   1. Creare nuovo wireframe, ove pertinente.
   2. Selezionare wireframe nuovo o esistente.

7. Usare per selezionare un wireframe da usare come oggetto di taglio.

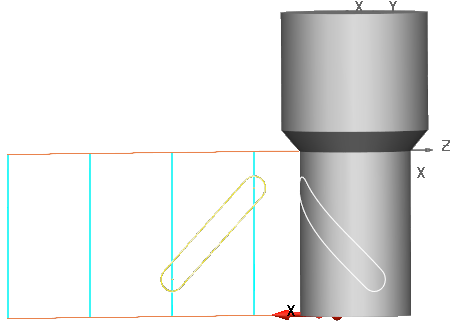

8. Fare clic su per riaprire la Procedura guidata e visualizzare una proiezione del wireframe sul modello. In alternativa, fare clic su per ignorare il wireframe e tornare alla Procedura guidata.

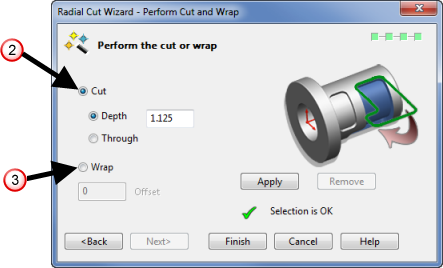

9. Fare clic su Avanti per visualizzare la pagina Esegui taglia e adagia della Procedura guidata con le seguenti opzioni:
   • Selezionare Taglia per utilizzare il wireframe come un oggetto di taglio. Specificare la distanza di taglio tramite:

     Profondità - Inserire un valore numerico per definire la profondità di taglio.

     Attraverso - Tagliare l'asse del cilindro.

   • Selezionare Adagia per disegnare il wireframe sul modello, senza tagliare nel solido.

     Inserire un valore nella casella Offset per spostare il wireframe adagiato lontano dal solido.

   • Fare clic su Applica per eseguire il taglio o l'adagiamento.
   • Fare clic su Rimuovi per annullare un taglio o adagiamento.

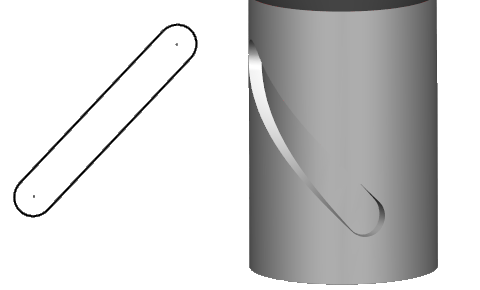

10. Fare clic su Applica per eseguire il taglio o l'adagiamento.



11. Fare clic su Fine.
