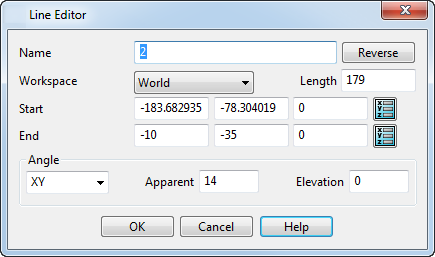

Finestra di dialogo Editor linea.

Usare questa finestra di dialogo per modificare una linea.

Suggerimento: Modificare la selezione della linea quando la finestra di dialogo è visualizzata facendo clic su una linea differente. Modificare la linea appena selezionato nel modo normale.

Nota: La finestra di dialogo Editor linea è anche usata per modificare diverse linee, con diverse piccole differenze.

Nome - Visualizza il nome della linea selezionata. È anche possibile usarla per modificare il nome.

Inverti - Fare clic su questo pulsante per invertire la linea in modo che le coordinate iniziali diventino quelle finali e le coordinate finali quelle iniziali.

Spazio di lavoro - Consente di modificare la linea in Assoluto, nel piano di lavoro o nello spazio di lavoro relativo.

Nota: Lo spazio di lavoro relativo ha la sua origine all'inizio della linea e i suoi assi sono allineati con lo spazio di lavoro corrente.

Lunghezza - Inserire la lunghezza della linea. Se si modifica la lunghezza esistente, la fine della linea si sposta per aumentare o diminuire la lunghezza.

Inizio - Modifica le coordinate iniziali della linea.

Fine - Modifica le coordinate finali della linea.

Angolo - L'angolo della linea è definito in termini di angoli apparenti e di elevazione del piano selezionato.

- Usare il selettore del piano per modificare il piano selezionato.

Apparente - L'angolo apparente è misurato tra la proiezione della linea sul piano selezionato e un asse del piano . L'asse usato è l'asse X se il piano selezionato è XY, Y se il piano selezionato è YZ e Z se il piano selezionato è ZX.

Elevazione - L'angolo di elevazione è misurato tra la linea e la proiezione della linea sul piano selezionato .

OK - Salva le modifiche e chiude la finestra di dialogo.

Annulla - Chiude la finestra di dialogo senza salvare le modifiche.
