È possibile intersecare i seguenti con un solido:
- Solidi inattivi - dopo l'operazione, il solido inattivo non esiste più.
- Superfici - PowerShape è in grado di trasformare automaticamente la superficie in un solido prima di intersecarla con il solido.
- Simboli - tutti i solidi e superfici nel simbolo sono copiati e intersecati con il solido.
Nota: Il simbolo stesso non cambia o è eliminato. Se si usa un simbolo, la feature di intersezione del simbolo è non scalabile nel simbolo.
È possibile usare l'intersezione Booleana su:
- Il solido attivo.
- Un solido inattivo pre-selezionato, quando il solido attivo è nascosto.
Per intersecare con il solido attivo:
- Fare clic sulla scheda Solido > riquadro Feature > Interseca per visualizzare la finestra di dialogo Intersezione Booleana:
Se è presente un solido attivo visibile, il suddetto è usato automaticamente come selezione primaria. Se si pre-seleziona un solido inattivo mentre il solido attivo è nascosto, il solido inattivo è usato come selezione primaria.
- Selezionare un oggetto secondario
Se necessario, fare clic su Scambia oggetti per invertire gli oggetti della selezione primaria e secondaria.
- Fare clic su OK per confermare la selezione e chiudere la finestra di dialogo.
Un'icona Feature Interseca
rappresentante l'operazione è visualizzata nella struttura delle feature del solido.
Se il solido intersecato contiene feature, esse sono aggiunte come struttura secondaria accanto all'icona Interseca feature
.

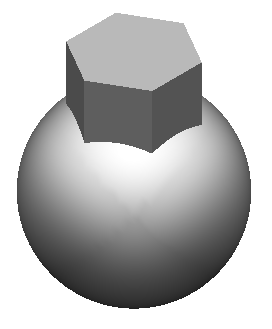

Qui di seguito è fornito un esempio di due solidi intersecanti:
In questo esempio, è creato il seguente solido:
