È possibile sottrarre quanto segue da un solido:
- Solidi inattivi - dopo l'operazione, il solido inattivo non esiste più.
- Superfici - PowerShape consente di convertire la superficie in un solido prima di sottrarla dal solido attivo.
- Simboli - tutti i solidi e superfici all'interno del simbolo sono copiati e sottratti dal solito attivo.
Nota: Il simbolo stesso non subisce modifiche né è eliminato. Se si usa un simbolo, la sua feature di sottrazione è non scalabile nel simbolo.
È possibile usare la sottrazione Booleana su:
- Il solido attivo.
- Un solido inattivo pre-selezionato, quando il solido attivo è nascosto.
Per sottrarre da un solido:
- Fare clic sulla scheda Solido > riquadro Feature > Sottrai per visualizzare la finestra di dialogo Sottrazione Booleana:
Se è presente un solido attivo visibile, il suddetto è usato automaticamente come selezione primaria. Se si pre-seleziona un solido inattivo mentre il solido attivo è nascosto, il solido inattivo è usato come selezione primaria.
- Selezionare un oggetto secondario
Se necessario, fare clic su Scambia oggetti per invertire gli oggetti della selezione primaria e secondaria.
- Fare clic su OK per confermare la selezione e chiudere la finestra di dialogo.
Nella finestra Struttura delle feature del solido viene visualizzata un'icona Feature Sottrai
che rappresenta l'operazione.
Se il solido sottratto contiene feature, queste vengono aggiunte come una struttura secondaria accanto all'icona Feature Sottrai
.

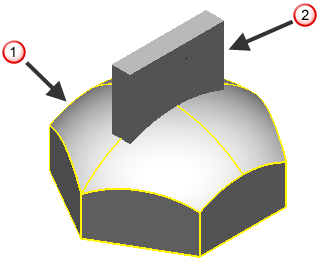

Questo esempio mostra un solido attivo
intersecato da un solido inattivo
:
In questo esempio, il nuovo solido attivo è fornito qui di seguito:
