Modifica del servizio per le parti di fabbricazione in Revit

È possibile modificare il servizio per una parte di fabbricazione che utilizza lo stesso servizio o diversi modelli e specifiche come parte originale.

Utilizzare lo strumento Modifica servizio per modificare il servizio di fabbricazione per una rete intera o una parte. È possibile modificare il servizio in uno che utilizza un diverso modello di servizio e specifiche rispetto alla parte selezionata in origine.

1. Nell'area di disegno, selezionare un tratto di tubazioni, condotti o canaline elettriche.
2. Fare clic su Modifica | scheda Tubazioni/Condotti/Canaline di fabbricazione MEPgruppo Modifica (Modifica servizio).

   La tavolozza Parti di fabbricazione MEP visualizza informazioni sul servizio e sulle dimensioni di tubazioni/condotti/canaline selezionati.


   Suggerimento: Quando la tavolozza Parti di fabbricazione MEP è attiva, premere TAB per spostarsi rapidamente tra i campi delle dimensioni.

   Quando si sposta il puntatore del mouse sopra una dimensione parte nella tavolozza Parti di fabbricazione MEP, tubazioni/condotti/canaline corrispondenti sono evidenziati nell'area di disegno.

3. Nella tavolozza Parti di fabbricazione MEP, selezionare un servizio diverso dall'elenco dei servizi caricati.

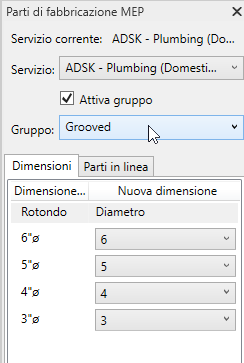

4. Per selezionare un diverso gruppo di raccordi, fare clic su Attiva gruppo e selezionare un gruppo dall'elenco a discesa. Ad esempio, per i condotti, potrebbe essere necessario modificare il gruppo da rettangolare a circolare acquistato.
5. Nella scheda Dimensioni, specificare nuove dimensioni come desiderato.

   Per le parti di modello, come condotti rettangolari realizzati. immettere un valore per la larghezza e la profondità. Per le parti elencate di prodotto, come condotti o tubazioni acquistati rotondi, selezionare un valore dall'elenco a discesa.

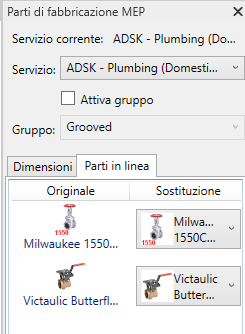

6. Nella scheda Parti in linea, specificare i mappaggi a nuovi raccordi, in particolare valvole e smorzatori, come desiderato.
   Nota: La modifica delle dimensioni può compromettere il tipo di accessorio utilizzato. Se nella scheda Parti in linea viene visualizzato un punto esclamativo rosso, è necessario selezionare un raccordo di sostituzione per una o più delle parti originali.
7. Dopo avere apportato le modifiche desiderate a servizi/dimensioni, fare clic su Fine per accettare le modifiche o su Annulla per annullarle.
