Quando si posiziona una quota allineata, il valore cambia a seconda della posizione.

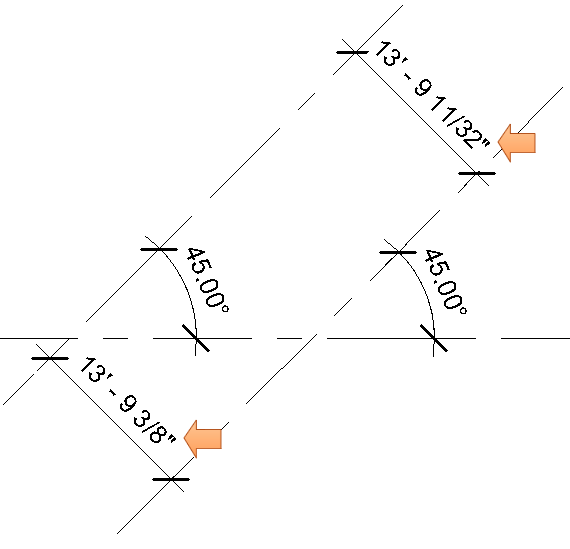

Problema: il valore di una quota allineata cambia quando viene posizionata, a seconda della sua posizione oppure 2 quote che misurano gli stessi elementi visualizzano valori diversi.
 |
 |
Causa: questo problema può verificarsi quando gli elementi allineati sono leggermente fuori asse l'uno rispetto all'altro e non esattamente paralleli. Lo strumento Quota allineata ha una tolleranza di 0,002 gradi, quando determina se due elementi sono paralleli. A seconda delle impostazioni delle unità, questa tolleranza può influire sul valore indicato dalla quota allineata.

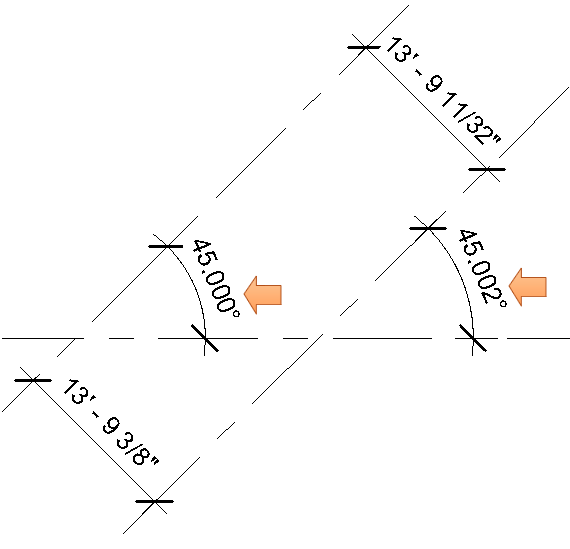

Soluzione: per risolvere questo problema, assicurarsi che gli elementi da quotare siano esattamente paralleli. Modificare l'arrotondamento delle unità angolari ad almeno 3 cifre decimali. Posizionare una quota angolare sugli elementi ritenuti paralleli e regolarli in modo che abbiano lo stesso angolo. Se la differenza angolare tra gli elementi è inferiore a 0,002 gradi, regolare le impostazioni delle unità su Personalizzate e impostare un valore di precisione superiore per l'arrotondamento.
