柱通芯にラベルを付けるには

既存の柱通芯の X 軸方向と Y 軸方向にラベルを付けることができます。

1. ラベルを記入する柱通芯を選択します。
2. [柱通芯]タブ [ラベル]パネル [ラベル]をクリックします.
3. 次のように、通芯の位置を指定します。

   次の操作を行いたい場合	次のように操作します
   通芯の X 軸にラベルを追加するには	[X - ラベル付け]タブをクリックします。
   通芯の Y 軸にラベルを追加するには	[Y - ラベル付け]タブをクリックします。

4. ラベルの開始番号または英文字を表の[番号]領域に入力します。

   表には、X 軸方向または Y 軸方向の各通芯が表示されます。[ラベル値を自動計算]チェック ボックスをオンにすると、指定した順序(昇順または降順)で、番号または英文字が残りの通芯線に連続的に割り当てられます。

   注: 通芯の番号を付け直すには、最初の位置に新しい値を入力します。[ラベル値を自動計算]チェック ボックスがオンになっていると、残りの値が自動的に更新されます。
5. 特定の文字をこのシーケンスに使用したくない場合は、[文字を使用しない]チェック ボックスを選択して、その文字をカンマで区切って入力します。
6. ラベル記号を変更するには、[通り名記号]をクリックします。
7. [マルチ ビュー ブロック定義を選択]ダイアログ ボックスから新しいラベル記号を選択して、[OK]をクリックします。

   現在図面に定義されているマルチ ビュー ブロックを使用することができます。

8. [終了時に新しい通り名記号を生成]チェック ボックスを選択して、通り名記号を更新します。
9. 次のように、通り名記号の位置を指定します。

   次の操作を行いたい場合	次のように操作します
   通り名記号を通芯の X 軸方向に配置するには	[上]または[下](あるいはその両方)を選択します。
   通り名記号を通芯の Y 軸方向に配置するには	[左]または[右](あるいはその両方)を選択します。

10. [延長]に値を入力します。

    延長は、通芯から通り名記号までの通り名記号ラインの長さです。

11. [OK]をクリックします。

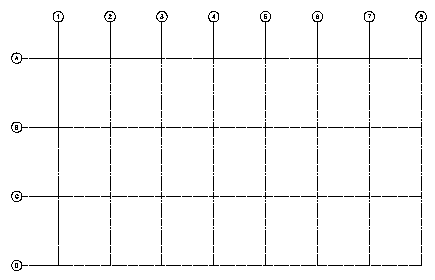

柱通芯をラベル付け
