直線および曲線オブジェクトの端点を結合し、単一のオブジェクトを作成します。
アクセス方法
ツール セット:
メニュー:
一連の有限直線オブジェクトと開いた曲線オブジェクトをこれらの共通の終点で組み合わせて、1 つの 2D オブジェクトまたは 3D オブジェクトを作成します。結果オブジェクトのタイプは、選択したオブジェクトのタイプ、最初に選択したオブジェクトのタイプ、オブジェクトが同一平面上にあるかどうかによって変わります。
次のプロンプトが表示されます。
- ソース オブジェクトを選択 または 一度に結合する複数のオブジェクトを選択:
- 線分、ポリライン、3D ポリライン、円弧、楕円弧、らせん、またはスプラインを選択します。
ソース オブジェクト
他のオブジェクトと結合することができる 1 つのソース オブジェクトを指定します。ソース オブジェクトを選択したら、[Enter]を押して結合するオブジェクトの選択を開始します。ソース オブジェクトのタイプごとに、次のルールが適用されます。

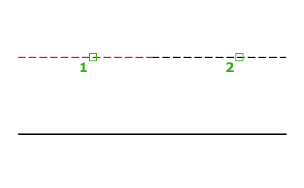

- 線分
-
線分ソース オブジェクトには、線分オブジェクトのみを結合できます。線分オブジェクトはすべて同一直線上になければなりませんが、互いに離れていてもかまいません。
- ポリライン
-
ポリライン ソース オブジェクトには、線分、ポリライン、円弧を結合できます。すべてのオブジェクトは連続していて、かつ同一平面上になければなりません。結果は、単一のポリラインになります。
- 3D ポリライン
-
3D ポリライン ソース オブジェクトには、すべての直線オブジェクトまたは曲線オブジェクトを結合できます。すべてのオブジェクトは連続している必要がありますが、同一平面上にある必要はありません。それぞれ直線状のオブジェクトを結合したか、曲線状のオブジェクトを結合したかに応じて、結合後のオブジェクトは単一の 3D ポリライン、または単一のスプラインになります。
- 円弧
-
円弧 ソース オブジェクトには、円弧のみを結合できます。すべての円弧オブジェクトは、半径と中心点が同じでなければなりませんが、互いに離れていてもかまいません円弧は、ソースの円弧から始まって反時計回り方向に結合されます。
[閉じる(L)]オプションを選択すると、ソース円弧は円に変換されます。
- 楕円弧
-
楕円弧 ソース オブジェクトには、楕円弧のみを結合できます。楕円弧は、同一平面上にあり、主軸と副軸が同じでなければなりませんが、互いに離れていてもかまいません。楕円弧は、ソースの楕円弧から始まって反時計回り方向に結合されます。
[閉じる(L)]オプションを選択すると、ソースの楕円弧は楕円に変換されます。
- らせん
-
らせん ソース オブジェクトには、すべての直線オブジェクトまたは曲線オブジェクトを結合できます。すべてのオブジェクトは連続している必要がありますが、同一平面上にある必要はありません。結果は、単一のスプラインになります。
- スプライン
-
スプライン ソース オブジェクトには、すべての直線オブジェクトまたは曲線オブジェクトを結合できます。すべてのオブジェクトは連続している必要がありますが、同一平面上にある必要はありません。結果は、単一のスプラインになります。
一度に結合する複数のオブジェクト
ソース オブジェクトを指定せずに、複数のオブジェクトを結合します。ルールと結果のオブジェクト タイプは、次のとおりです。
- 同一線上にある線分を結合した結果は、線分オブジェクトになります。線分の端点と端点の間は離れていてもかまいません。
- 中心点と半径が同じ同一平面上にある円弧を結合した結果は、円弧オブジェクトまたは円オブジェクトになります。円弧の端点と端点の間は離れていてもかまいません。このとき、延長は反時計回り方向に行われます。結合された円弧が完全な円を形成する場合、結果は円オブジェクトになります。
- スプライン、楕円弧、またはらせんを結合した、またはこれらを他のオブジェクトと結合した結果は、スプライン オブジェクトになります。オブジェクトは同一平面上になくてもかまいません。
- 同一平面上にある線分、円弧、ポリライン、または 3D ポリラインを結合した結果は、ポリライン オブジェクトになります。
- 曲線オブジェクト以外の同一平面上にないオブジェクトを結合した結果は、3D ポリラインになります。
