練習 P10: 複数のイメージを挿入する

この練習では、2 つの地形図を同時に図面に挿入します。

地形図は隣接した区域の地形図で、それらが挿入されるときに互いに隣接して配置されるように、それぞれに配置設定データが用意されています。

関連する練習

この練習を行う前に、AutoCAD Raster Design toolsetのオプションが「練習 A1: AutoCAD Raster Design Toolsetのオプションを設定する」で説明したとおりに設定されていることを確認します。

練習

1. ¥Tutorial5 フォルダ内の図面ファイル Map_10.dwg を開きます。

   複数のイメージを選択する

2. [イメージ挿入]ダイアログ ボックスを表示するには、 [ラスター][挿入]を選択します。
3. [ファイルの種類]リストから TIFF を選択します。
4. 必要な場合は、¥Tutorial5 フォルダに移動します。
5. イメージ ファイル henniker_crop.tif を選択し、次に[Ctrl]キーを押しながら hopkinton_crop.tif を選択します。
6. [表示]メニューで、[プレビュー]と[情報]にチェック マークが付いていることを確認します。

   複数のイメージを選択しているので、プレビューは表示されず、パラメータのリストには値が表示されません。

   既定値の配置設定値を使用してイメージを挿入する

7. [挿入オプション]領域で、[クイック挿入]をクリックします。
8. [開く]ボタンをクリックし、イメージを挿入します。

   AutoCAD Raster Design toolsetは、これらのイメージに使用するワールド配置設定ファイルを検出し、イメージの挿入と配置に使用します。

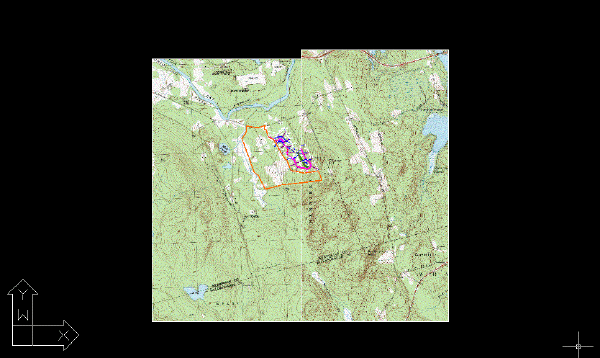

   イメージを確認する

9. 必要に応じて、REGEN[再作図]コマンドを使用し、表示順序を元に戻します。
10. 変更を保存せずに図面を閉じます。
