新機能の紹介: 2019.2

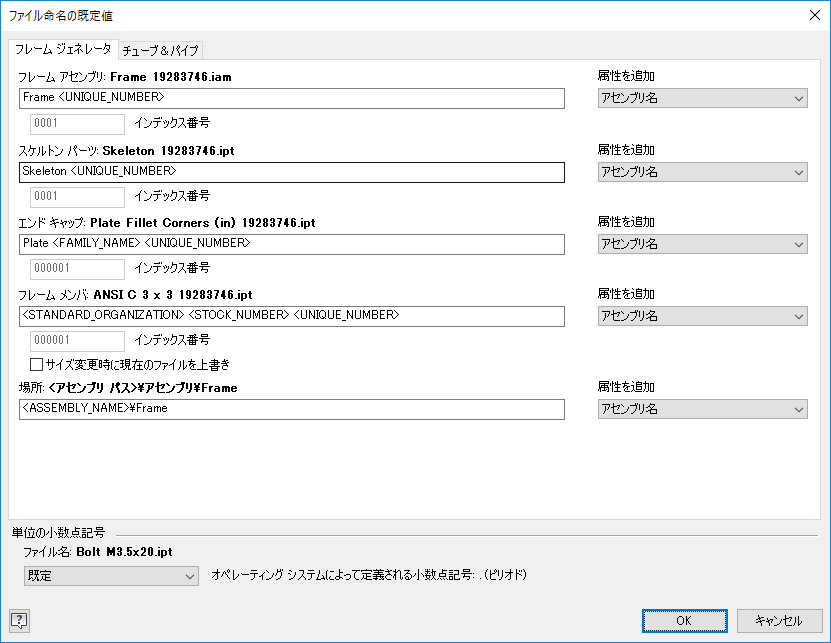

フレーム メンバのファイル名とフォルダの場所をカスタマイズするには、フレーム ジェネレータの[ファイル命名の既定値]を使用します。
注:
値ボックスの横に警告アイコンが表示される場合は、メッセージ ツールチップおよび命名規則で潜在的な問題がないかどうかを確認してください。たとえば、一意の番号の代わりにインデックス番号を使用すると、ファイル名が重複する可能性があります。
値ボックスの横に警告アイコンが表示される場合は、メッセージ ツールチップおよび命名規則で潜在的な問題がないかどうかを確認してください。たとえば、一意の番号の代わりにインデックス番号を使用すると、ファイル名が重複する可能性があります。
値ボックスの上のプレビューに表示される番号は例であり、実際の番号ではありません。
- フレーム アセンブリおよびスケルトン パーツの命名規則をカスタマイズするには: 値ボックスをクリックして名前の属性配置を指定してから、[属性を追加]ドロップダウン リストをクリックして以下から 1 つまたは複数を選択します。
- アセンブリ名
- [一意の番号]
- [インデックス番号]: 開始インデックス番号を指定できます
- [リセット]をクリックすると、値ボックスに既定値が復元されます。
- エンド キャップの命名規則をカスタマイズするには: 値ボックスをクリックして名前の属性配置を指定してから、[属性を追加]ドロップダウン リストをクリックして以下から 1 つまたは複数を選択します。
- アセンブリ名
- [一意の番号]
- [インデックス番号]: 開始インデックス番号を指定できます。
- コンテンツ センター プロパティ
- ファミリ名
- ファイル名
- 材料
- 部品番号
- サイズ指定
- [リセット]をクリックすると、値ボックスに既定値が復元されます。
- フレーム メンバの命名規則をカスタマイズするには: 値ボックスをクリックして名前の属性配置を指定してから、[属性を追加]ドロップダウン リストをクリックして以下から 1 つまたは複数を選択します。
- アセンブリ名
- [一意の番号]
- [インデックス番号]: 開始インデックス番号を指定できます。
- コンテンツ センター プロパティ
- ファミリの説明
- ファミリ名
- ファイル名
- 製造元
- 材料
- 部品番号
- [標準]:
- [標準化機関]
- [ストック番号]
- [リセット]をクリックすると、値ボックスに既定値が復元されます。
必要に応じて、[サイズ変更時に現在のファイルを上書き]をオンにします。このオプションは、生成されるファイルの数を最小にします。
- 場所をカスタマイズするには: 値ボックス内の場所をクリックしてから、希望するフォルダ名を入力します。必要に応じて、[属性を追加]ドロップダウン リストをクリックしてアセンブリ名を挿入するか、[リセット]を使用します。
既定の小数点記号を変更するには、[単位の小数点記号]ドロップダウン リストから小数点記号を選択します。
