演習 1: 含める属性を指定する

マップでパブリッシュする属性情報を指定する DWF パブリッシュ オプションを設定します。

ビデオ チュートリアル

インターネットに接続している場合は、ビデオを再生して、パブリッシュした DWG ファイルに含める属性を指定する方法を参照してください。[自分で試す]をクリックして自分で試すこともできます。具体的な手順はビデオの下に記載されています。

注: この演習では、前の演習で作成し修正した build_map1.dwg マップを使用します。

パブリッシュ オプションを設定するには

1. 前のレッスンで完成したマップを開きます。
   • [開く][図面]の順に選択します。
   • build_map1.dwg ファイルを見つけます。
   • マップを選択して[開く]をクリックします。
2. [出力]タブ[DWF/PDF に書き出し]パネル[DWF/PDF 書き出しオプション] (MAPDWFOPTIONS)をクリックします。
3. [マップ情報]ダイアログ ボックスで[マップ情報をパブリッシュ]を選択します。

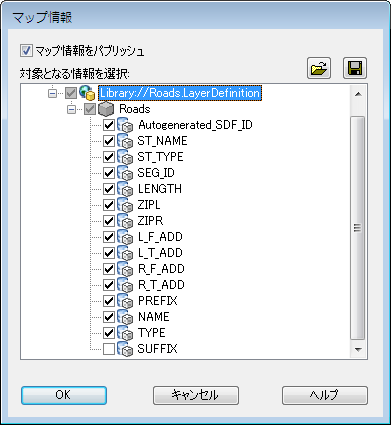

4. [マップ情報]ダイアログ ボックスで、リストの項目を展開し、Roads 項目と Parcels 項目を選択します。


   任意のレベルの情報を選択/除外できます。

   [Roads]を選択すると、[Roads]の下にあるすべての項目が自動的に選択されます。

5. 情報を XML ファイルにパブリッシュするには、ダイアログ ボックス([保存])の右上のファイル アイコンをクリックします。パブリッシュするファイルの場所を指定します。[保存]をクリックします。

   DWF パブリッシュ操作では、XML ファイルを使用します。

6. [マップ情報]ダイアログ ボックスで[OK]をクリックします。

このチュートリアルを続けるには、「演習2： DWF 形式でパブリッシュする」へ進みます。
