演習 2: 主題を定義する

主題の定義を区画の値に関連付けます。淡い色は低い値の区画を表し、濃い色は高い値の区画を表します。区画の値は、マップで区画の色を決定するための「条件」となります。

ビデオ チュートリアル

インターネットに接続している場合、テーマを定義する方法について、ビデオを再生して確認できます。[自分で試す]をクリックして自分で試すこともできます。具体的な手順はビデオの下に記載されています。

注: この演習では、前の演習で作成し修正した build_map1.dwg マップを使用します。

主題を設定するには

1. [画層の主題を設定]ダイアログ ボックスの[プロパティに基づいて主題の規則を作成]で[プロパティ]の横の下向き矢印をクリックし、LAND_VALUE を選択します。

   最小値、最大値、分布の各設定はそのまま使用します。

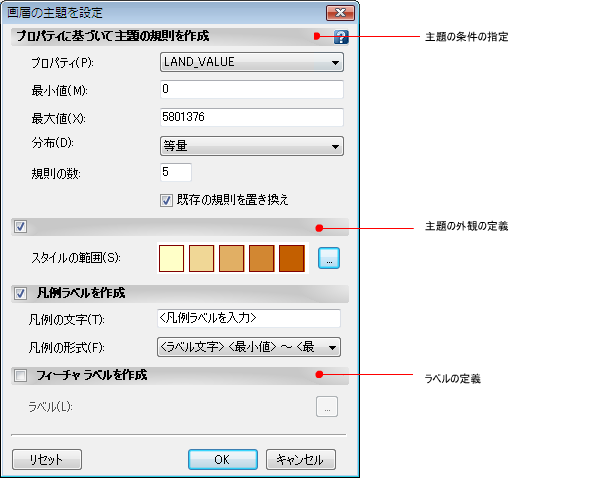

   [画層の主題を設定]ダイアログ ボックスで主題を設定します。

2. [スタイルの範囲]の図の隣の をクリックします。
3. 塗り潰し要素を選択します。
4. 色調整の最終色を暗い赤に変更します。
5. [透過性]を 40 に変更します。
6. [OK]を2回クリックし、[スタイル エディタ]ウィンドウに戻ります。[スタイル エディタ]は、次の演習に備えて開いたままにしておきます。

このチュートリアルを続けるには、「演習3: ラベルを追加する」へ進みます。
