演習 2: クイック ビューを使用してアタッチされた図面をプレビューする

クイック ビューは、アタッチされた図面のデータをすべて図面ファイル内に一時的に表示します。図面オブジェクトは図面にコピーされません。

ビデオ チュートリアル

インターネットに接続している場合、アタッチされた図面をプレビューする方法については、ビデオを再生して参照してください。具体的な手順はビデオの下に記載されています。

注: この演習では、「演習 1: ソース図面をアタッチする」で作成、変更したRedding.dwgマップを使用します。

クイック ビューを使用してアタッチされた図面をプレビューするには

1. [タスク ペイン]の[マップ エクスプローラ]タブで、[図面]フォルダを右クリックします。[クイック ビュー]をクリックします。
2. [図面のクイック ビュー]ダイアログ ボックスで、次の操作を行います。
   • 3つの図面をすべて選択します。
   • [選択された図面のオブジェクト範囲にズーム]チェック ボックスをオンにします。
   • [OK]をクリックします。

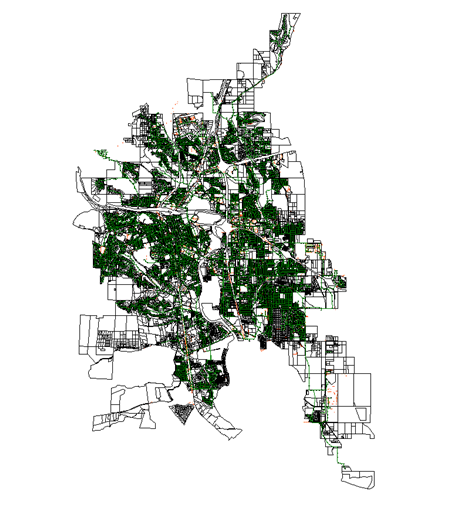

     クイック ビューは、Redding.dwg ファイルにオブジェクトを作成することなく、アタッチされた図面のコンテンツを表示します。

3. コマンド プロンプトに Regen と入力します。

   一時オブジェクトが画面からクリアされます。

4. [名前を付けて保存][AutoCAD 図面]の順に選択します。
5. [名前を付けて保存]ダイアログ ボックスで、チュートリアル マップ用に作成したフォルダにナビゲートします。[保存]をクリックします。

このチュートリアルを続けるには、「演習 3： プロパティ クエリーを使用して図面オブジェクトをプレビューする」へ進みます。
