演習 2: 図面ファイルをアタッチする

[表示マネージャ]を使用して AutoCAD 図面ファイルをアタッチすることができます。

注: この演習では、前の演習で作成した build_map1.dwg マップを使用します。

ビデオ チュートリアル

インターネットに接続している場合、マップに AutoCAD 図面をアタッチする方法については、ビデオを再生して参照してください。[自分で試す]をクリックして自分で試すこともできます。具体的な手順はビデオの下に記載されています。

AutoCAD 図面ファイルをアタッチするには

1. まだ行っていない場合は、サンプル ファイル ファイルをローカル フォルダにコピーします。

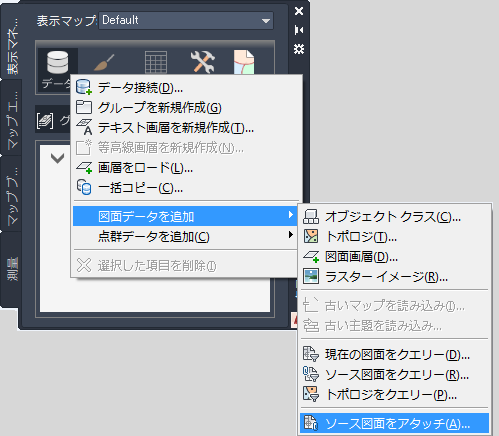

2. build_map1.dwg ファイルの表示マネージャーで、[データ] > [図面データを追加] > [ソース図面をアタッチ]をクリックします。

3. [図面セットの定義と修正]ダイアログ ボックスで、[アタッチ]をクリックします。
4. サンプル ファイルをコピーしたフォルダにナビゲートし、Counties.dwg を選択します。
5. [追加]をクリックしてから[OK]をクリックします。
6. [図面セットの定義と修正]ダイアログ ボックスで、[OK]をクリックして図面ファイルをマップにアタッチします。

   図面をアタッチしても、 [表示マネージャ] には一覧表示されず、マップにも表示されません。しかし、[タスク ペイン]の[マップ エクスプローラ]タブの[現在の図面]領域に表示されます。

   次の演習に示すように、図面からオブジェクトをクエリーしてマップで使用します。

7. 作業を保存します。[名前を付けて保存][図面]をクリックします。

このチュートリアルを続けるには、「演習 3: 図面からのデータをクエリーする」へ進みます。
