UV エディタ(UV Editor)に UV 座標を表示する

UV エディタ(UV Editor)では、ポリゴン サーフェスとサブディビジョン サーフェスの UV テクスチャ座標を表示したり、座標をインタラクティブに編集したりすることができます。UV 座標は、UV エディタ(UV Editor)の 2D ビュー内に平面状に表示されます。UV テクスチャ エディタでは、UV 座標との関係でテクスチャ マップの 2D イメージを表示することもできます。これらの機能は、ポリゴン サーフェスとサブディビジョン サーフェスにテクスチャ マップを正確で効率的に配置するために非常に重要です。

このレッスンでは、UV 座標のシェイプと配置が、UV エディタ(UV Editor)の 2D ビューに表示されるイメージと一致するようにします。これにより、3D シーン ビューでマップがクラッカー ボックス モデル上に正しく表示されるようになります。

UV エディタ(UV Editor)を開くには

  1. モデリング(Modeling)メニューから、UV > UV エディタ(UV Editor)を選択する

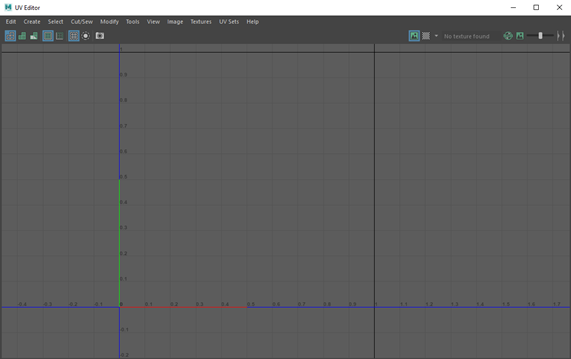

    別のウィンドウで UV エディタ(UV Editor)が開きます。ウィンドウをビューポートのいずれかの境界線上にドラッグすると、Maya のレイアウトをパース ビューと UV エディタ(UV Editor)の 2 つのペインに変更できます。UV エディタ(UV Editor)とモデルの両方を表示できることが重要な理由は次のとおりです。

    • 3D ビューで選択したある項目が UV エディタ(UV Editor)の 2D ビューに表示されている UV 座標とどのような関係にあるか(およびその逆)が表示され、ビューを繰り返し開いたり閉じたりする必要がありません。
    • UV エディタ(UV Editor)でサーフェス メッシュの UV を編集するときに、テクスチャ マップのモデルへの影響を 3D シーン ビューで即座に確認することができます。

UV 座標は、オブジェクトを選択するか、シーン ビューでオブジェクトの選択モードを変更するまで UV エディタ(UV Editor)の 2D ビューに表示されません。

UV エディタ(UV Editor)に UV 座標を表示するには

  1. シーン ビューで、クラッカー ボックス モデルの任意の領域を右クリックし、マーキング メニューからオブジェクト モード(Object Mode)を選択します。
  2. クラッカー ボックス モデルを選択します。
  3. 下に示すように、UV エディタ(UV Editor)でビューを外側にドリーしてクラッカー ボックスの UV 座標が表示されるようにします (ドリーするには、[Alt]キーを押し、右マウス ボタンを押したままの状態でマウスを左方向にドラッグします)。

    UV エディタ(UV Editor)の 2D ビューに、クラッカー ボックス モデルの UV テクスチャ座標が平坦な 2 次元表現として表示されます。UV 座標は、UV 座標が表すテクスチャ領域を示すため、各 UV 座標を結ぶラインで強調されて表示されます。

    UV エディタ(UV Editor)の 2D ビュー内にある 2D 直交グラフの右上象限(UV イメージ範囲または UV テクスチャ空間と呼ばれます)には、ボックスのテクスチャ マップとして指定したイメージも表示されます。この象限の座標は、0,0 ～ 1,1 の範囲にわたり、サーフェスのテクスチャ空間を表しています。表示されているイメージとの関係でこの象限内に UV 座標をどのように表示するかは、サーフェスへのテクスチャのマップのされ方に直接影響します。

    ヒント:

    クラッカー ボックスのテクスチャ マップが 2D ビューに表示されない場合は、UV エディタ(UV Editor)でイメージ > PSD ネットワークの更新(Image > Update PSD Networks)を選択して、UV エディタ(UV Editor)の 2D ビューをリフレッシュしてください。 PSD ネットワークの更新(Update PSD Network)は、通常、Adobe® Photoshop® で PSD テクスチャを変更したあとに Maya で PSD テクスチャをリフレッシュするのに使用します。

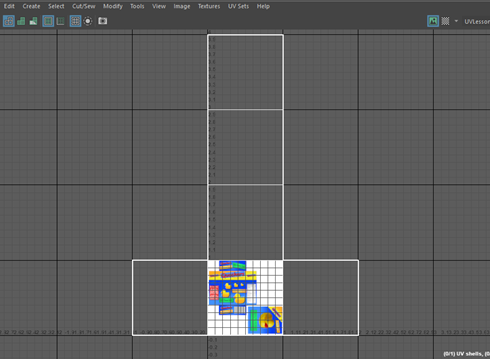

    この例では、クラッカー ボックスの UV 座標は、6 つすべての面を切り開いて平らに広げた箱のように表示されます。

    多くの理由から、テクスチャ マップがクラッカー ボックス上に正しく表示されていません。

    • UV エディタ(UV Editor)の 2D ビューで、クラッカー ボックスの UV 座標がテクスチャ マップの 0 ～ 1 のデフォルト UV 範囲を大きく越えて広がっています。テクスチャ マップは 0 ～ 1 の範囲に表示されるため、ほとんどの場合、UV 座標も 0 ～ 1 の UV 範囲に収まるように配置する必要があります。そうでないと、この例のようにサーフェス マップ上でテクスチャ マップが繰り返されてしまいます。
    • UV 座標の位置が、テクスチャ マップ用に用意されているイメージの特定の領域と一致していません。イメージ領域には、ボックスの前面、後面、上面、底面、および両側面が表示されています。テクスチャを正しく表示するには、UV 座標がこれらの領域と正確に一致している必要があります。UV 座標がテクスチャに自動的に位置揃えされることはないため、ユーザが手動で再配置する必要があります。
    • シーン ビューで、UV 座標のシェイプがクラッカー ボックス モデルのアスペクト比 10(高さ)X 8(幅)X 3(奥行)と一致していません。これは、Maya の立方体プリミティブの既定 UV 座標が、事前に定義された既定シェイプに基づいて作成されていて、プリミティブのシェイプまたはスケールをあとから変更しても更新されることがないからです。

これらの問題を解決する方法がいくつかあります。このレッスンでは、以下の作業を行って UV とテクスチャ マップのずれを解消します。

親トピック: レッスン 1: UV テクスチャ マッピング
