Maya では、モーション パス アニメーションとキーフレーム アニメーションのタイプをブレンドすることができます。この 2 つのアニメーション タイプをブレンドすることによって、両方の特性を利用することができます。このとき、2 つのタイプを切り替える場所を特定する必要はありません。
以下の手順では、2 つのアニメーション タイプをブレンドすることによって、飛行機がフロア サーフェスから垂直に上昇してモーション パスに沿って移動するようにキーフレーム設定します。これを実現するには、以下の手順を実行します。
- モーション パスを地表プレーンの上方に移動します。
- 飛行機が地表プレーンの上に垂直に上昇するようにキーフレーム設定します。
- キーフレーム アニメーションとモーション パス アニメーションをブレンドします。
モーション パスを移動するには
- シーン ビューで、パス カーブだけを選択します。
- チャネル ボックス(Channel Box)で、PathCurve について移動 Y (Translate Y)を 5 に設定します。
シーン ビュー内のパス カーブが地表プレーンの上方に移動します。飛行機はモーション パスにアタッチされているため、パス カーブと一緒に移動します。
飛行機のモーションをキーフレーム設定するには
- 飛行機だけを選択します。
- タイム スライダ(Time Slider)をフレーム 1 に設定します。
- チャネル ボックス(Channel Box)で、移動 Y (Translate Y)を 0 に設定します。
飛行機が地表プレーン上に移動します。
- 回転 X、Y、Z (Rotate X, Y, Z)の各チャネル名と移動 X、Y、Z (Translate X, Y, Z)の各チャネル名をクリック & ドラッグしてハイライトします。
- ハイライトされたすべての名前を右クリックして、表示されたプルダウン リストから選択項目のキー設定(Key Selected)を選択します。
選択したチャネルにキーが設定されます。これらのチャネルをキーフレーム設定することによって、以下の手順で説明するブレンド 接続が確立します。
- チャネル ボックス(Channel Box)で、回転 Y (Rotate Y)を -90 に設定します。
飛行機がモーション パスの位置から 90 度回転します。
- 回転 Y (Rotate Y)チャネルを選択し、右クリックして、プルダウン リストから選択項目のキー設定(Key Selected)を選択します。
キーフレームが飛行機に設定されます。

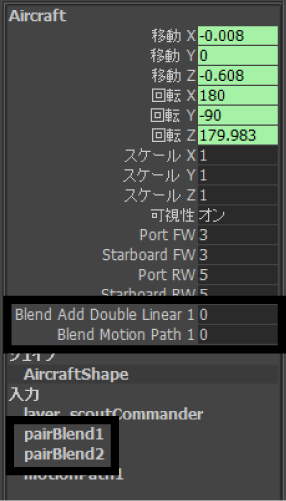

チャネルが追加でチャネル ボックス(Channel Box)に表示されています。既にモーション パス アニメーションがあるオブジェクトにキーフレーム設定すると、自動的に 2 つのアニメーション タイプをブレンドするための接続が作成されます。これらの新しいチャネルを使用して、キーフレーム アニメーションとモーション パス アニメーションのタイプのブレンドを制御します。これらを使用して、移動(Translation)アトリビュートと回転(Rotation)アトリビュートのブレンドを制御します。
- 下の表を参考にしながら、飛行機のキーフレーム モーションの残りのキーフレームを設定します。そのときにキーフレームが次の順序に設定されていることに注意してください。
- タイム スライダ(Time Slider)でフレームを設定します。
- チャネル ボックス(Channel Box)で移動と回転の値を設定します。
- これらの値を設定するチャネルだけを選択します。選択した名前を右クリックして、選択項目のキー設定(Key Selected)を選択します。
フレーム 選択 チャネル アトリビュートの設定 選択 20
飛行機
移動 Y: 1
選択項目のキー設定(Key Selected)
30
飛行機
移動 Y: 2
選択項目のキー設定(Key Selected)
30
飛行機
回転 Z: 170
選択項目のキー設定(Key Selected)
40
飛行機
移動 Y: 3
選択項目のキー設定(Key Selected)
40
飛行機
回転 Z: 170
選択項目のキー設定(Key Selected)
- タイム スライダ(Time Slider)の再生コントロールにある再生(Play)ボタンをクリックして、アニメーションを再生します。

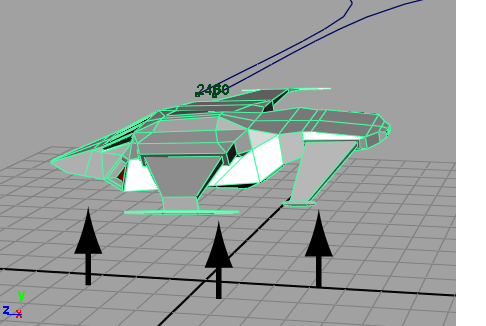

飛行機が地表プレーンから上昇して、フレーム 40 で停止します。
アニメーションが停止したのは、最初のキーフレームの設定でブレンド アトリビュートが自動的に作成されたときに、モーション パス アニメーションが切り離されていたからです。既定ではブレンド アトリビュートの値は 0 に設定されます。ブレンド値を 0 に設定した場合は、キーフレーム アニメーションがオブジェクトに対してフル インフルエンスを持ち、パス アニメーションが切り離されます。ブレンド値を 1 に設定した場合は、モーション パスがオブジェクトに対してフル インフルエンスを持ち、キーフレーム設定が切り離されます。ブレンド値を 0 と 1 の間に設定した場合は、飛行機のモーションは、キーフレーム アニメーションとモーション パス アニメーションをブレンドしたものになります。
次の手順では、ブレンドがフレーム 30 で始まってフレーム 70 で終わるようにブレンド アトリビュートをキーフレーム設定します。これによって、2 つのアニメーション タイプが 40 フレームに渡ってブレンドされます。
2 つのアニメーション タイプをブレンドするには
- タイム スライダ(Time Slider)をフレーム 30 に設定します。
- チャネル ボックス(Channel Box)で、ブレンド値が以下のように設定されていることを確認します。
- ブレンド ダブル リニアの追加(Blend Add Double Linear): 0
- ブレンド モーション パス(Blend Motion Path): 0
-
ブレンド ダブル リニアの追加1 (Blend Add Double Linear1)チャネルとブレンド モーション パス1 (Blend Motion Path1)チャネルの両方を選択し、いずれかの名前を右クリックして、ドロップダウン リストから選択項目のキー設定(Key Selected)を選択します。
キーが飛行機のブレンド開始点に設定されます。フレーム 30 で 2 つのアニメーション タイプがブレンドを開始します。
- タイム スライダ(Time Slider)をフレーム 70 に設定します。
- チャネル ボックス(Channel Box)で以下のように設定します。
- ブレンド ダブル リニアの追加1 (Blend Add Double Linear1): 1
- ブレンド モーション パス1 (Blend Motion Path1): 1
- ブレンド ダブル リニアの追加1 (Blend Add Double Linear1)チャネルとブレンド モーション パス1 (Blend Motion Path1)チャネルの両方を選択し、いずれかの名前を右クリックして、ドロップダウン リストから選択項目のキー設定(Key Selected)を選択します。
キーが飛行機のブレンド終了点に設定されます。フレーム 70 でモーション パス アニメーションはフル インフルエンスを持ちます。
- タイム スライダ(Time Slider)の再生コントロールにある再生(Play)ボタンをクリックして、アニメーションを再生します。

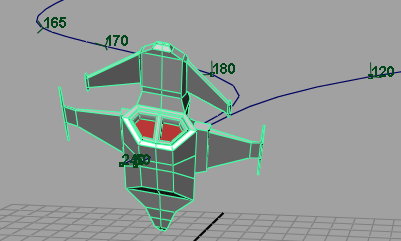

2 つのアニメーション タイプが結合されますが、モーションは正しく表示されません。飛行機はモーション パスに沿って移動を始めようとした瞬間に上向きに反転します。
ブレンド中の回転の補間タイプが正しく設定されていません。
pairBlend の回転補間(Rot Interpolation)設定をクォータニオン(Quaternions)に設定すると、ブレンド時の回転の補間方法が変更されます。この例では、クォータニオン(Quaternions)によってキーフレーム アニメーションとモーション パス アニメーションのブレンド中に、正しい補間タイプが供給されます。
ブレンドの回転補間タイプを編集するには
- チャネル ボックス(Channel Box)で、pairBlend1 チャネルをクリックします。
- pairBlend1 のアトリビュート(Attributes)が表示されるように、チャネル ボックス(Channel Box)をスクロールします。
- 左マウス ボタンでオイラー(Euler)の名前をクリックして、回転補間(Rot Interpolation)設定をクォータニオン(Quaternions)に設定します。
- pairBlend2 チャネルをクリックします。
- 回転補間(Rot Interpolation)アトリビュート内のオイラー角(Euler angles)の名前をクリックして、クォータニオン(Quaternions)を選択します。
- タイム スライダ(Time Slider)の再生コントロールにある再生(Play)ボタンをクリックして、アニメーションを再生します。

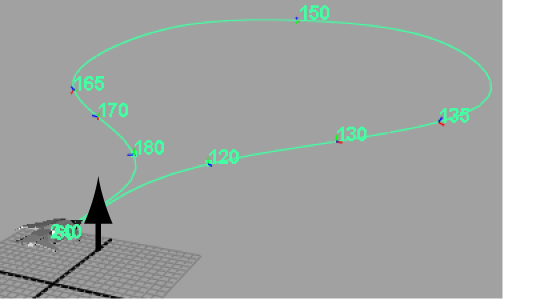

アニメーションがスムーズに再生します。ブレンドでどの程度飛行機の回転を考慮すれば、飛行機がスムーズにモーション パスを移動するのか確認してください。
