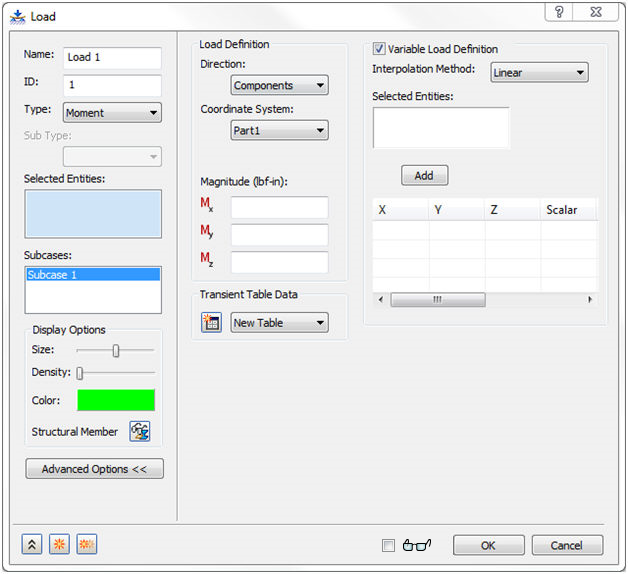

[タイプ]を[モーメント]に設定した場合、ダイアログ ボックスは下の図のように表示されます。
モーメントは、曲線、表面、および頂点に適用できます。ソリッド要素(四面体要素 - 1 次または 2 次)に関連付けられたジオメトリ エンティティにモーメントは適用できないことに注意してください。これは、ソリッド要素は回転自由度をサポートしないため、このようなタイプの条件を適用するには代替手段が必要なためです。このため、Inventor Nastran では代替方法を使用して、ソリッド要素面でのモーメント荷重をサポートできるようになりました。ソリッド要素の面を選択して、回転軸に基づいて大きさを入力できます。
モーメントには方向オプションはありません。モーメントはエンティティごとに適用されます。たとえば、2 つの表面上に特定の大きさのモーメントを適用すると、合計モーメントの大きさは入力した大きさの 2 倍になります。
モーメントは可変荷重定義、および色、サイズ、密度などのカスタム表示プロパティを持つことができます。
