ベクトル投影

この方法では、材料の方向ベクトルを計算するために、固定ベクトルが要素の X-Y 平面上に投影されます。

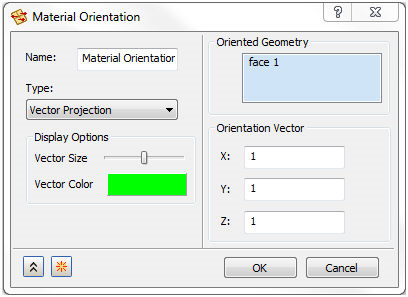

材料の向きを指定するために、ベクトル成分を入力できます。

次に、[OK]ボタンをクリックします。

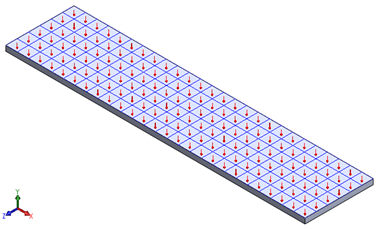

下に示す平面メッシュ モデルでは、上面の右下を指す矢印が、(1, 1, 1)[ベクトル投影]により生成された材料の向きの記号です。

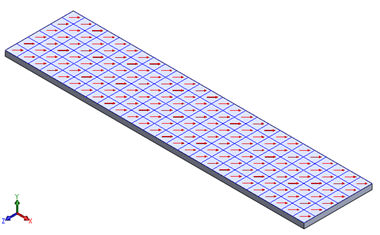

同様に、ベクトル(1, -1,1)は、次のようにプレートの上面の右上隅を指す向きを生成します。
