2 つの異なるロケーションで測定されたオーバーラップする点群をマージするには、[点群]タブ > [編集]パネル > [マージ]オプションを使用します。作成される点群は、ポイントを一緒に使用できるように、共通座標系にマージされます。
注: [マージ]オプションは、CNC マシンおよび手動マシンの検査を作成する場合にのみ使用できます。
2 つの点群のマージ方法
- [点群]タブ > [選択]パネル > [選択モード] > [ペア]をクリックし、各点群から 3 つ以上のポイントを選択して、オーバーラップしている箇所を識別します。

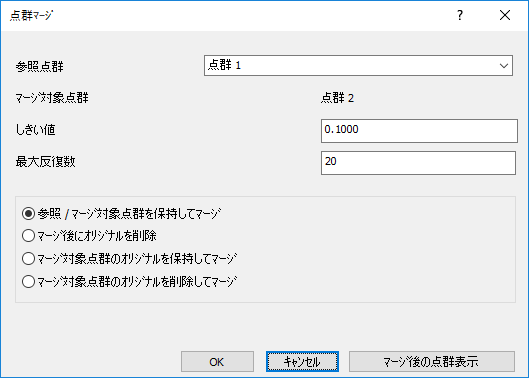

- [点群]タブ > [編集]パネル > [マージ]をクリックします。点群マージ ダイアログが表示されます。
- 参照点群 リストから、点群のマージに使用する座標系を持つ点群を選択します。このアイテムに相対して 2 つ目の点群が移動し、マージ対象点群 に表示されます。
- しきい値 に、変換計算の移動リミットを入力します。以前と現在の計算間の移動が、指定値より小さい場合、マージは中止されます。
- [最大反復数]ボックスに、PowerInspect で実行する計算の最大回数を入力します。
- オプションを選択し、オリジナルの点群の処理方法を指定します。選択
- 参照 / マージ対象点群を保持してマージ － オリジナルの 2 つの点群を変更せずに保持し、両方の点群のポイントを含む新規点群を作成します。
- マージ後にオリジナルを削除 － オリジナルの 2 つの点群を削除し、両方の点群のポイントを含む新規点群を作成します。
- マージ対象点群のオリジナルを保持してマージ － 参照点群に相対して、マージ対象点群を移動します。
- マージ対象点群のオリジナルを削除してマージ － マージ対象点群のコピーを作成し、参照点群に相対して、コピーを移動します。
- 変更の保存前にマージを確認するには、マージ後の点群表示 をクリックします。
- OK をクリックして点群のマージを行い、ダイアログを閉じます。
登録は 2 段階のプロセスです。最初に、PowerInspect により点群間に大まかな線形が作成され、次に、選択したポイントのペアを使用して、ベストフィット変換を実行します。各処理の反復数は、[点群マージ]ダイアログの左下に表示されます。[Esc]キーを押して、いつでもこの処理を停止できます。
マージ処理が問題なく終了すると、検査シーケンスが更新され、結果が CAD ビューに表示されます。例:
