定義済み平面の下の点群ポイントを選択するには

オブジェクトをスキャンして、スキャン済みオブジェクトの下にあるテーブル サーフェスからのポイントなどの不要なポイントを削除した後、定義済み平面選択モードを使用することができます。

定義済み平面の下にあるすべてのポイントを選択して削除するには

1. [点群]タブ > [選択]パネル > [選択モード] > [定義済み平面]をクリックします。

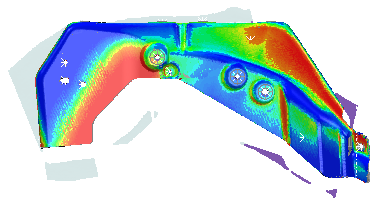

2. 上から点群を表示しながら、次のようにポイントを選択します。

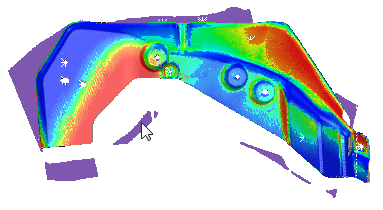

   選択されたポイントに平面がフィットして、平面の下にあるすべてのポイントが選択されます。



3. 選択されたポイントを削除するには、[点群]タブ > [編集]パネル > [ポイント削除]をクリックします。



4. 選択モードを終了するには、リボンの[定義済み平面]ボタンの選択を解除します。

定義済み平面のトレランスを変更するには

1. 定義済み平面選択モードがアクティブなときに、CAD ビューを右クリックします。
2. 次のように、不要なすべてのポイントを選択するために十分な高さが平面にない場合:



   [定義済み平面トレランス]ダイアログで、定義済み平面トレランスを増加します。
