情報タブにエラーを表示する方法

CAD ビューのプローブパスの色、および、検査シーケンスの検証ステータスアイコンは、プローブパスで検出された最初のエラーを強調表示します。一方で、情報 タブには、プローブパスの検証エラーに関する詳細情報が表示されます。

情報 タブで検証エラーを表示する方法

  1. 検査シーケンスで、確認対象アイテムを選択します。
  2. 情報 タブをクリックし、プローブパスエラー を表示します。領域に、次のものが表示されます。
    • アイテムの検証ステータス - 未検証、不明、エラー検出、エラーなし
    • エラータイプ - 不正なコンタクト、範囲外移動、干渉
    • 移動の始点、終点

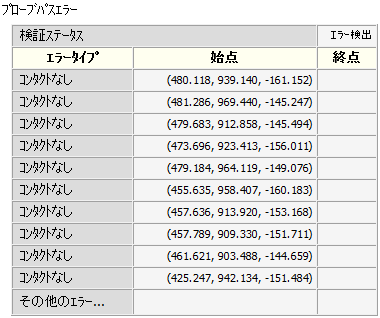

    例:

各アイテムに対して、最大 10 個のエラーが表示されます。11 個以上のエラーが検出されると、タブには その他のエラー と表示されますが、詳細は表示されません。
