点群 タブには、検査シーケンスで選択中の、点群アイテムに関する情報が表示されます。
注: 点群は、CNC マシンおよび手動マシンの検査を作成する場合にのみ使用できます。

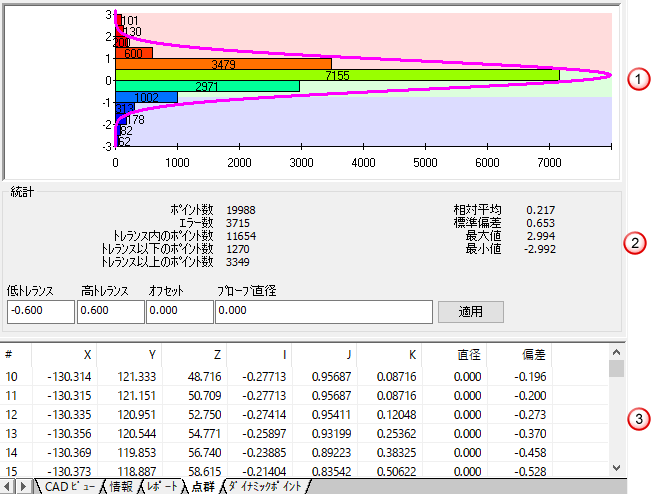

点群が CAD モデルに投影されると、以下の情報がタブに表示されます。
グラフ － CAD サーフェスからの偏差の分布を表示します。 ビュータブのグラフビューオプションを使用し、グラフの拡大 / 縮小を行います。
統計 － 点群に関する情報、および、トレランス上限以上、トレランス内、トレランス下限以下のポイント数を表示します。 点群の トレランス、サーフェスオフセット、プローブ直径 を変更するには、当該項目に新規値を入力し、適用 をクリックします。
表 － 独自の識別子（#）、位置（XYZ）、法線ベクトル（IJK）、プローブの 直径、各ポイントに対する CAD サーフェスからの 偏差 を表示します。
既定で、表はポイント識別子(#)順に表示されます。他の列を使用してポイントをソートするには、列のヘディングをクリックします。降順でポイントをソートするには 1 回、昇順でソートするには 2 回クリックします。
