後向きの点群ポイントの強調表示方法

[点群]タブ > [表示]パネル > [後向きポイント強調表示]オプションを使用して、異なる色で、前向きと後向きの点群ポイントを表示することができます。これにより、点群の 3D 表示が改善され、孔の確認が容易になります。

注: [後向きポイント強調表示]オプションは、CNC マシンおよび手動マシンの検査を作成する場合にのみ使用できます。

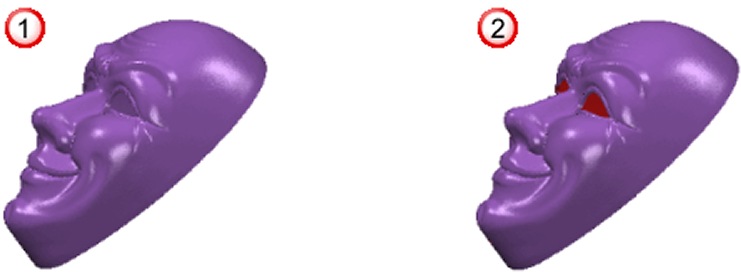

次の例では、強調表示なし と強調表示あり の点群間の相違を示しています。

注: 点群のスキャン開始方向が、正面を決定します。

点群の裏側の強調表示方法

1. 検査シーケンスで、点群アイテムのエントリを選択します。
2. 点群を投影解除 します。
3. [点群]タブ > [表示]パネル > [後向きポイント強調表示]を選択します。[オプション]ダイアログで指定された[後向きポイント]の色で、後向きポイントが表示されます。
4. 強調表示をキャンセルするには、後向きポイント強調表示を選択解除します。
