単一検査中に複数のアライメントを使用する場合、検査シーケンス内の各アイテム、および、各グループにアライメントを指定することができます。
アライメントの指定方法

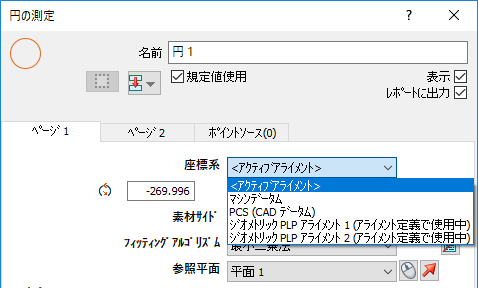

- 検査シーケンス内のアイテムでは、対応する アイテム のダイアログを開き、座標系リストからアライメントを選択します。
または、対応する グループ のダイアログを開き、座標系リストからアライメントを選択して、ジオメトリックグループに追加された全アイテムに対する既定アライメントを指定します。グループ内の既存アイテムに選択した座標系を適用するには、[既存エンティティの座標系更新]チェックボックスを選択します。
検査シーケンスに単一のアライメントのみが存在する場合、[座標系]リストを既定設定の[<アクティブアライメント>]のままにします。PowerInspect は、当該アライメントまたは検査シーケンスの最終ベスト フィット アイテムを自動的に使用します。
- 検査グループ、断面グループ、点群グループでは、対応するグループ ダイアログを開き、[座標系]リストからアライメントを選択します。
座標系を変更すると、新規アライメントに相対し、グループ内の全ポイントの測定値が再計算されます。PowerInspect が、グループ内の点群を新規アライメントに変換するように設定するには、[既存ポイント更新]チェックボックスを選択します。

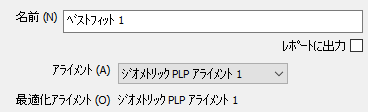

- ベストフィットアイテムでは、ベストフィット定義編集 ダイアログを開き、アライメント リストからベストフィット計算を行うアライメントを選択します。
最適化アライメント に、当該ベストフィットアイテムに最適化されたアイテムの名前が表示されます。アライメント リストで選択したアライメントが最適化されていない場合、当該アライメントが最適化されます。選択したアライメントが別のベスト フィット アイテムに最適化されている場合、当該アライメントに基づく最新のベスト フィット アイテムが最適化されます。
ベストフィットの適用対象の最適化されたアライメントを表示するには、検査シーケンスでアイテムに隣接する
をクリックします。 - 点群グループでは、点群の作成時に 点群グループ ダイアログが表示されます。これにより、点群アイテムの作成時に使用する既定アライメントの選択が可能です。
