ガイドエッジポイントの測定方法

ガイドエッジポイントでは、サーフェスのバウンダリーの検査が可能です。エッジ ポイントの測定には、検査を行うエッジ付近のサーフェス上のポイント、および、エッジに対するポイントを手動で測定する必要があります。

注: ガイド エッジ グループは、CNC マシンおよび手動マシンの検査を作成する場合にのみ使用できます。

ガイドエッジポイントの測定方法

1. ガイド エッジ グループを作成し、実行します。ガイドポイント ダイアログが開き、サーフェス上に黄色の三角印が表示されます。

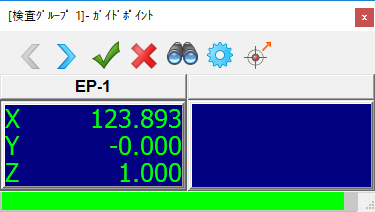

2. 三角印付近のサーフェスで、ポイントを測定します。ダイアログの左側に、ポイントの位置が表示されます。また、ダイアログ下部の進捗バーに、測定ポイントとガイドポイントの近接度が表示されます。



   プローブが[測定パラメーター]ダイアログで指定されている近接基準内に配置されていない限り、ポイントの取得はできません。

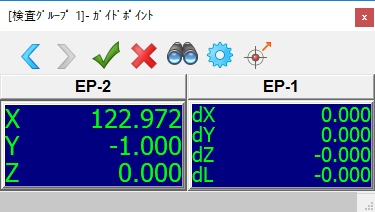

3. 黄色の三角印が示すエッジ上のポイントを測定します。三角印が緑色に変化し、ダイアログの右側に、エッジポイントの偏差が表示されます。また、ダイアログの左側に次のガイドポイントの位置が表示され、黄色の三角印がパーツ上の位置を示します。



4. をクリックしてエッジポイントの測定値を保存し、次のエッジポイントを測定します。
5. ステップ 2 から 4 を繰返し、更にエッジポイントを測定します。測定が終了したら、 をクリックしてポイントを保存し、ダイアログを閉じます。

測定の詳細を確認するには、検査グループからポイントを選択し、情報 タブをクリックします。
