フィーチャーの内側 / 外側測定の設定例

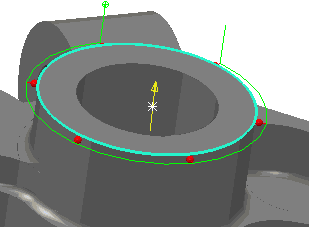

内側測定、および、外側測定 ボタンを使用し、ボス、または、孔から測定対象を選択することができます。内側測定のパラメーターが適用された次図の円弧を選択すると、不適切なプローブパスが作成されます。

以下のように、フィーチャーの外側を測定します。

1. [フィーチャー]タブで[内側測定] ボタンを選択します。ボタン アイコンが[外側測定] アイコンに変化し、新規プローブ パスが CAD ビューに表示されます。



2. [フィーチャー保存] ボタンをクリックし、変更を保存します。
