デュアルコラム検査の同期方法

同期アイテムを使用し、一方のコラムがシーケンスの同一箇所に達するまで、もう一方のコラム上の検査を延期します。

注: 同期オプションは、デュアルコラム CNC マシンの検査を作成する場合にのみ使用できます。

同期アイテムの作成方法

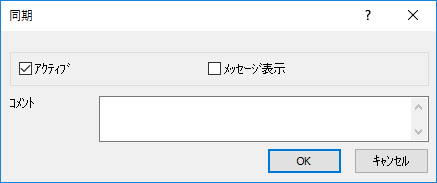

1. [プローブパス]タブ > [アイテム]パネル > [同期]をクリックします。同期 ダイアログが表示されます。



2. アクティブ を選択し、検査シーケンスにアイテムを含めます。シーケンスの実行時にアイテムをスキップするには、このチェックボックスを選択解除します。
3. コラムの一時停止時にメッセージを表示するには、メッセージ表示 を選択し、コメント を入力します。
4. OK をクリックして検査シーケンスにアイテムを追加し、ダイアログを閉じます。

検査シーケンスを実行すると、コラム 2 が追付くまで、コラム 1 が一時停止になります。[メッセージ表示]チェックボックスを選択した場合は、[コメント]がメッセージボックスに表示されます。検査を再開するには[継続]をクリックする必要があります。[メッセージ表示]チェックボックスを選択解除した場合は、コラム 2 が同期アイテムに達すると、コラム 1 が検査を再開します。

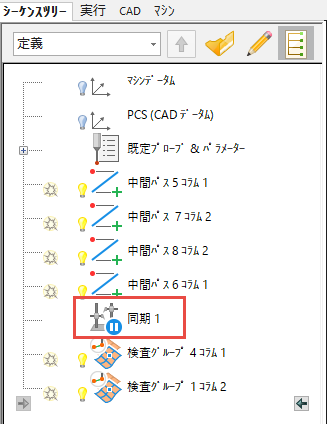

たとえば、次図の検査シーケンスでは、同期アイテムにより、コラムが検査グループの測定を続行する前に、PowerInspect がそれ以前の全アイテムの測定を完了するように設定されています。

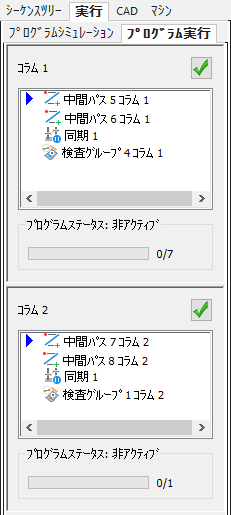

先にコラム 1 が同期アイテムに達すると、コラム 1 は、続行する前に、コラム 2 が中間パス 8 を完了するまで待機します。先にコラム 2 が同期アイテムに達すると、コラム 2 は、コラム 1 が中間パス 6 を完了するまで待機します。
